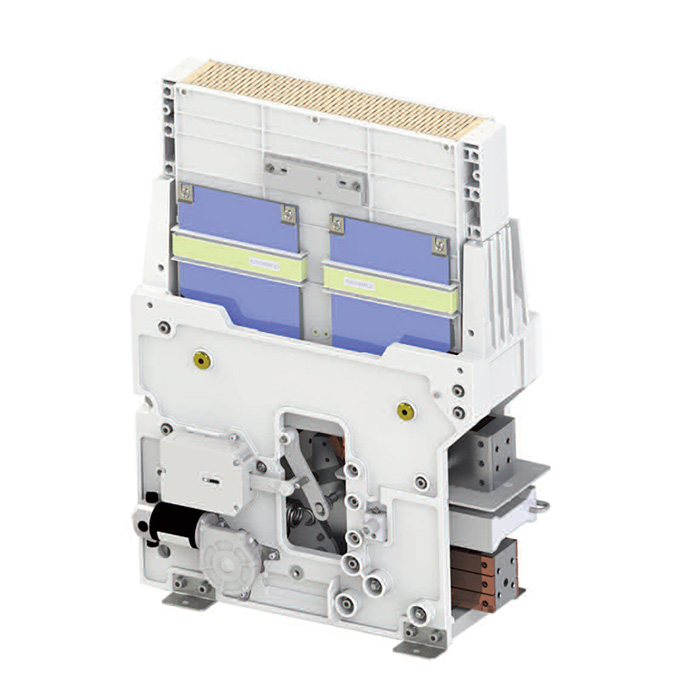

IR 4000 F je moderní kompaktní stejnosměrný jednopólový rychlovypínač určený pro stacionární (fixní) aplikace. Své užití nalezne především v trakčních měnírnách (dráha) a též v těžkém průmyslu.
Jedná se o DC rychlovypínač s nezávislým vypínáním. Spínání je zajišťováno nezávislým motorem od přídržného mechanismu, který je magnetického typu zajišťovaného buď přídržnou cívkou nebo permanentním magnetem.
Rychlovypínač je vybaven okamžitým přímým rozepnutím v případě nadproudu, což může být jak jednosměrné nebo obousměrné. Je k dispozici v mnoha napěťových a proudových konfiguracích.
Referenční norma IEC 61992.
Jednotlivé typy rychlovypínačů série IR 4000 F | |||
Napětí | Přídržný mechanismus | Tepelný proud | |
3000 A | 4500 A | ||
900 V | Přídržná cívka | IR 4030 FC 09M | IR 4045 FC 09M |
Permanentní magnet | IR 4030 FP 09M | IR 4045 FP 09M | |
1800 V | Přídržná cívka | IR 4030 FC 18M | IR 4045 FC 18M |
Permanentní magnet | IR 4030 FP 18M | IR 4045 FP 18M | |
3600 V | Přídržná cívka | IR 4030 FC 36M | IR 4045 FC 36M |
Permanentní magnet | IR 4030 FP 36M | IR 4045 FP 36M |
Základní charakteristiky | |
Počet pólů: | 1 NO |
Pozice: | vertikální |
Bloky pomocných kontaktů: | 5 NO + 6 NC |
Materiál zhášecí komory: | keramická |
Materiál hlavních kontaktů: | AgSnO2 |
Materiál vyfukovacích kontaktů: | AgW |
Elektrické charakteristiky | |
Jmenovité provozní napětí UNe: | 900 VDC | 1800 VDC | 3600 VDC |
Max. provozní napětí: | 1000 VDC | 2000 VDC | 4000 VDC |
Jmenovité izolační napětí: | 2300 VDC | 2300 VDC | 3600 VDC |
Konvenční tepelný proud v neuzavřeném prostoru při 40°C: |
3000 / 4500 A |
Vypínací schopnost: | |
- Jmenovitý zkrat [kA/ms]: | 125 / 100 | 90 / 63 | 50 / 63 |
- Maximální chyba [kA/ms]: | 125 / 0 | 90 / 0 | 50 / 0 |
- Maximální energie [kA/ms]: | 63 / 50 | 50 / 31,5 | 35 / 31,5 |
- Vzdálená chyba [kA/ms]: | 8 / 100 | 8 / 63 | 8 / 63 |
Špičkové napětí na oblouku: | až 4 x UNe |
Standardní rozsahy vypínání: |
1.0 ... 1.6 kA, 1.6 ... 2.6 kA, 2.5 ... 4.0 kA 4.0 ... 6.4 kA, 5.8 ... 9.3 kA, 8.0 ... 13.0 kA, 9.4 ... 15.0 kA, 12.5 ... 20.0 kA |
Mechanické charakteristiky | |
Min. mechanická životnost: | 8x25000 cyklů |
Elektrická odolnost: | 4x200 [In @ Un] |
Vibrace a rázy (IEC 61373): | Kat. 1 - třída B |
Váha: | 180 kg |
Ovládací obvod | |
Rozsah ovládacího napětí: | -30% ... +25% |
Spínací mechanismus: | DC motor |
Přídržný mechanismus: | přídržná cívka / permanentní magnet |
Špičkový příkon při sepnutí: | 500 W / 0,01 s |
Nominální příkon při sepnutí: | 360 W / 1,5 s |
Verze s přídržnou cívkou: | |
- Nominální přídržný příkon při 20°C: | 50 W |
- Nominální příkon při rozepnutí při 20°C: | 0 W |
- Čas řízeného rozepnutí: | < 50 ms |
Verze s permanentním magnetem: | |
- Nominální přídržný příkon při 20°C: | 0 W |
- Nominální příkon a čas při rozepnutí při 20°C: | 500W / 20 ms |
- Čas řízeného rozepnutí: | < 20 ms |
Pomocné kontakty | |
Typ: | jazýčkové kontakty (vakuová technologie) |
Napětí: | 24, 36, 48, 72 a 110 VDC |
Jmenovitý proud: | 5 A |
Max. vypínací příkon s induktivní zátěží τ=2ms | 120 W |
Max. vypínací proud s induktivní zátěží τ=2ms | 3 A |
Max. vypínací napětí s induktivní zátěží τ=2ms | 250 V |
Min. hodnota proudu při 24 VDC | 5 mA |
Připojení: | Fast-on 2.5 x 0.8mm nebo LV |
Pracovní podmínky | |
Skladovací teplota: | -50°C ... +85°C |
Provozní teplota: | -40°C ... +70°C |
Stupeň znečištění: | PD3A |
Přepěťová kategorie (EN 50124-1): | OV4 |
Vzdušná vzdálenost: | 40 mm |
Povrchová cesta: | 80 mm |
Odolost proti plazivým proudům (CTI): | > 600 |
Max. nadmořká výška bez dopadu na výkon: | 2000 m.n.m. |
Vlhkost: |
10 ... 95% RH |
