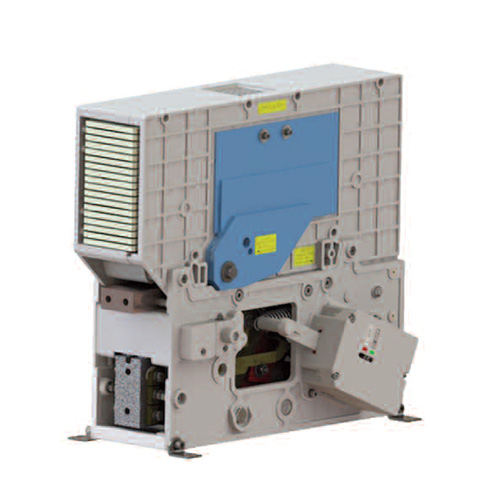

Rychlovypínač IR 3000 F vel. M

Stacionární, 900/1800V, 1500/3000A, střední komora

IR 3000 F je stejnosměrný jednopólový rychlovypínač určený pro stacionární (fixní) aplikace. Své užití nalezne v trakčních měnírnách městské dopravy či dráhy a též těžkém průmyslu.

Jedná se o DC rychlovypínač s nezávislým vypínáním. Spínání je zajišťováno nezávislým motorem od přídržného mechanismu, který je magnetického typu zajišťovaného buď přídržnou cívkou nebo permanentním magnetem.

Rychlovypínač je vybaven okamžitým přímým rozepnutím v případě nadproudu, což může být jak jednosměrné nebo obousměrné.

Referenční norma IEC 61992.


Jednotlivé typy rychlovypínačů série IR 3000 F vel. M
Napětí Přídržný mechanismus Tepelný proud
1500 A 3000 A
900 V Přídržná cívka IR 3015 FC 09M  IR 3030 FC 09M
Permanentní magnet IR 3015 FP 09M IR 3030 FP 09M
1800 V Přídržná cívka IR3015 FC 18M IR 3030 FC 18M
Permanentní magnet IR 3015 FP 18M IR 3030 FP 18M



Základní charakteristiky
Počet pólů: 1 NO
Pozice: vertikální
Bloky pomocných kontaktů: 5 NO + 6 NC
Materiál zhášecí komory: keramická
Materiál hlavních kontaktů: AgSnO2
Materiál vyfukovacích kontaktů: AgW
Elektrické charakteristiky
Jmenovité provozní napětí UNe: 900 VDC   |   1800 VDC
Max. provozní napětí: 1000 VDC   |   2000 VDC
Jmenovité izolační napětí: 2300 VDC   |   2300 VDC
Konvenční tepelný proud v neuzavřeném
prostoru při 40°C:
1500 / 3000 A
Vypínací schopnost:
     - Jmenovitý zkrat: 50 kA / 31,5 ms   |   30 kA / 31,5 ms
     - Maximální chyba: 50 kA / 0 ms   |   30 kA / 0 ms
     - Maximální energie: 32,5 kA / 20,5 ms   |   25,2 kA / 16,8 ms
     - Vzdálená chyba: 6 kA / 31,5 ms   |   6 kA / 31,5 ms
Špičkové napětí na oblouku: až 4 x UNe
Standardní rozsahy vypínání: 1.0 ... 1.8 kA, 1.5 ... 2.7 kA
2.2 ... 4.0 kA, 3.3 ... 6.0 kA
Mechanické charakteristiky
Mechanický životnost: 6x50000 cyklů
Elektrická odolnost: 4x200 [In @ Un]
Vibrace a rázy (IEC 61373): Kat. 1 - třída B
Váha: 54 kg
Ovládací obvod
Rozsah ovládacího napětí: -30% ... +25%
Spínací mechanismus: DC motor
Přídržný mechanismus: přídržná cívka / permanentní magnet
Špičkový příkon při sepnutí: 400 W / 0,01 s
Nominální příkon při sepnutí: 200 W / 1,5 s
Verze s přídržnou cívkou:
     - Nominální přídržný příkon při 20°C: 15 W
     - Nominální příkon při rozepnutí při 20°C: 0 W
     - Čas řízeného rozepnutí: < 50 ms
Verze s permanentním magnetem:
     - Nominální přídržný příkon při 20°C: 0 W
     - Nominální příkon a čas při rozepnutí při 20°C: 400W / 20 ms
     - Čas řízeného rozepnutí: < 20 ms
Pomocné kontakty
Typ: jazýčkové kontakty (vakuová technologie)
Napětí: 24, 36, 48, 72 a 110 VDC
Jmenovitý proud: 5 A
Max. vypínací příkon s induktivní zátěží τ=2ms 120 W
Max. vypínací proud s induktivní zátěží τ=2ms 3 A
Max. vypínací napětí s induktivní zátěží τ=2ms 250 V
Min. hodnota proudu při 24 VDC 5 mA
Pracovní podmínky
Skladovací teplota: -50°C ... +85°C
Provozní teplota: -30°C ... +70°C
Stupeň znečištění: PD3
Přepěťová kategorie (EN 50124-1): OV4
Vzdušná vzdálenost: 14 mm
Povrchová cesta: 32,2 mm
Odolost proti plazivým proudům (CTI): > 600
Max. nadmořká výška bez dopadu na výkon: 2000 m.n.m.
Vlhkost: 10 ... 95% RH
