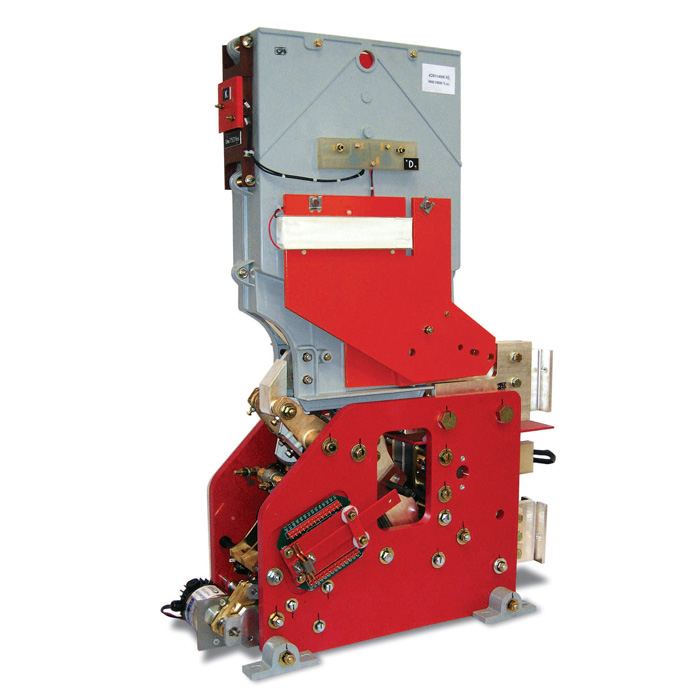

Rychlovypínač IR 6060 / IR 6080 F
Stacionární, robustní, 900/1800V, 6000/8000A
IR 6060 F a IR 6080 F jsou robustní stejnosměrné jednopólové rychlovypínače určený pro stacionární (fixní) aplikace. Své užití naleznou v trakčních měnírnách na dráze a též těžkém průmyslu.
Jedná se o rychlovypínače s nezávislým vypínáním. Spínání je zajišťováno nezávislým motorem od přídržného mechanismu, který je magnetického typu zajišťovaného buď přídržnou cívkou nebo permanentním magnetem.
Rychlovypínače jsou vybaveny okamžitým přímým rozepnutím v případě nadproudu, což může být jak jednosměrné nebo obousměrné. Jsou k dispozici v mnoha napěťových a proudových konfiguracích.
Referenční norma IEC 61992.
| Jednotlivé typy rychlovypínačů série IR 6060 a IR 6080 F | |||
| Napětí | Přídržný mechanismus | Tepelný proud | |
| 6000 A | 8000 A | ||
| 900 V | Přídržná cívka | IR 6060 FC 09M | IR 6080 FC 09M |
| Permanentní magnet | IR 6060 FP 09M | IR 6080 FP 09M | |
| 1800 V | Přídržná cívka | IR 6060 FC 18M | IR 6080 FC 18M |
| Permanentní magnet | IR 6060 FP 18M | IR 6080 FP 18M | |
| Základní charakteristiky | |
| Počet pólů: | 1 NO |
| Pozice: | vertikální |
| Bloky pomocných kontaktů: | 6 NO + 6 NC |
| Materiál zhášecí komory: | keramická |
| Materiál hlavních kontaktů: | AgSnO2 |
| Materiál vyfukovacích kontaktů: | AgW |
| Elektrické charakteristiky | |
| Jmenovité provozní napětí UNe: | 900 VDC | 1800 VDC |
| Max. provozní napětí: | 1000 VDC | 2000 VDC |
| Jmenovité izolační napětí: | 2300 VDC | 2300 VDC |
|
Konvenční tepelný proud v neuzavřeném prostoru při 40°C: |
6000 / 8000 A |
| Vypínací schopnost: | |
| - Jmenovitý zkrat [kA/ms]: | 125 / 100 | 80 / 63 |
| - Maximální chyba [kA/ms]: | 125 / 0 | 80 / 0 |
| - Maximální energie [kA/ms]: | 62,5 / 50 | 40 / 31,5 |
| - Vzdálená chyba [kA/ms]: | 8 / 100 | 8 / 63 |
| Špičkové napětí na oblouku: | až 4 x UNe |
| Standardní rozsahy vypínání: |
6.0 ... 12.0 kA 12.0 ... 24.0 kA |
| Mechanické charakteristiky | |
| Mechanický životnost: | 4x20000 cyklů |
| Elektrická odolnost: | 4x200 [In @ Un] |
| Vibrace a rázy (IEC 61373): | Kat. 1 - třída B |
| Váha 09M / 18M a 36M: | 160 kg |
| Ovládací obvod | |
| Rozsah ovládacího napětí: | -30% ... +25% |
| Spínací mechanismus: | DC motor |
| Přídržný mechanismus: | přídržná cívka / permanentní magnet |
| Špičkový příkon při sepnutí: | 400 W / 0,01 s |
| Nominální příkon při sepnutí: | 250 W / 1,5 s |
| Verze s přídržnou cívkou: | |
| - Nominální přídržný příkon při 20°C: | 50 W |
| - Nominální příkon při rozepnutí při 20°C: | 0 W |
| - Čas řízeného rozepnutí: | < 50 ms |
| Verze s permanentním magnetem: | |
| - Nominální přídržný příkon při 20°C: | 0 W |
| - Nominální příkon a čas při rozepnutí při 20°C: | 500W / 20 ms |
| - Čas řízeného rozepnutí: | < 20 ms |
| Pomocné kontakty | |
| Typ: | jazýčkové kontakty (vakuová technologie) |
| Napětí: | 24, 36, 48, 72 a 110 VDC |
| Jmenovitý proud: | 5 A |
| Max. vypínací příkon s induktivní zátěží τ=2ms | 120 W |
| Max. vypínací proud s induktivní zátěží τ=2ms | 3 A |
| Max. vypínací napětí s induktivní zátěží τ=2ms | 250 V |
| Min. hodnota proudu při 24 VDC | 5 mA |
| Pracovní podmínky | |
| Skladovací teplota: | -50°C ... +85°C |
| Provozní teplota: | -30°C ... +70°C |
| Stupeň znečištění: | PD3 |
| Přepěťová kategorie (EN 50124-1): | OV3 |
| Vzdušná vzdálenost: | 32 mm |
| Povrchová cesta: | 50.4 mm |
| Odolost proti plazivým proudům (CTI): | > 600 |
| Max. nadmořká výška bez dopadu na výkon: | 2000 m.n.m. |
| Vlhkost: |
10 ... 95% RH |
