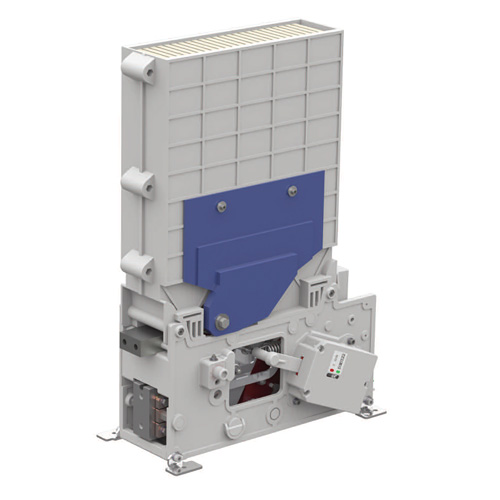

Rychlovypínač IR 3000 F vel. H
Stacionární, 900/1800V, 1500/3000A, velká komora
IR 3000 F je stejnosměrný jednopólový rychlovypínač určený pro stacionární (fixní) aplikace. Své užití nalezne v trakčních měnírnách městské dopravy či dráhy a též těžkém průmyslu.
Jedná se o DC rychlovypínač s nezávislým vypínáním. Spínání je zajišťováno nezávislým motorem od přídržného mechanismu, který je magnetického typu zajišťovaného buď přídržnou cívkou nebo permanentním magnetem.
Rychlovypínač je vybaven okamžitým přímým rozepnutím v případě nadproudu, což může být jak jednosměrné nebo obousměrné.
Referenční norma IEC 61992.
| Jednotlivé typy rychlovypínačů série IR 3000 F vel. H | |||
| Napětí | Přídržný mechanismus | Tepelný proud | |
| 1500 A | 3000 A | ||
| 900 V | Přídržná cívka | IR 3015 FC 09H | IR 3030 FC 09H |
| Permanentní magnet | IR 3015 FP 09H | IR 3030 FP 09H | |
| 1800 V | Přídržná cívka | IR 3015 FC 18H | IR 3030 FC 18H |
| Permanentní magnet | IR 3015 FP 18H | IR 3030 FP 18H | |
| Základní charakteristiky | |
| Počet pólů: | 1 NO |
| Pozice: | vertikální |
| Bloky pomocných kontaktů: | 5 NO + 6 NC |
| Materiál zhášecí komory: | keramická |
| Materiál hlavních kontaktů: | AgSnO2 |
| Materiál vyfukovacích kontaktů: | AgW |
| Elektrické charakteristiky | |
| Jmenovité provozní napětí UNe: | 900 VDC | 1800 VDC |
| Max. provozní napětí: | 1000 VDC | 2000 VDC |
| Jmenovité izolační napětí: | 2300 VDC | 2300 VDC |
|
Konvenční tepelný proud v neuzavřeném prostoru při 40°C: |
1500 / 3000 A |
| Vypínací schopnost: | |
| - Jmenovitý zkrat: | 70 kA / 63 ms | 50 kA / 63 ms |
| - Maximální chyba: | 70 kA / 0 ms | 50 kA / 0 ms |
| - Maximální energie: | 35 kA / 31,5 ms | 32,5 kA / 31,5 ms |
| - Vzdálená chyba: | 6 kA / 63 ms | 6 kA / 63 ms |
| Špičkové napětí na oblouku: | až 4 x UNe |
| Standardní rozsahy vypínání: |
1.0 ... 1.8 kA, 1.5 ... 2.7 kA 2.2 ... 4.0 kA, 3.3 ... 6.0 kA |
| Mechanické charakteristiky | |
| Mechanický životnost: | 6x50000 cyklů |
| Elektrická odolnost: | 4x200 [In @ Un] |
| Vibrace a rázy (IEC 61373): | Kat. 1 - třída B |
| Váha: | 75 kg |
| Ovládací obvod | |
| Rozsah ovládacího napětí: | -30% ... +25% |
| Spínací mechanismus: | DC motor |
| Přídržný mechanismus: | přídržná cívka / permanentní magnet |
| Špičkový příkon při sepnutí: | 400 W / 0,01 s |
| Nominální příkon při sepnutí: | 200 W / 1,5 s |
| Verze s přídržnou cívkou: | |
| - Nominální přídržný příkon při 20°C: | 15 W |
| - Nominální příkon při rozepnutí při 20°C: | 0 W |
| - Čas řízeného rozepnutí: | < 50 ms |
| Verze s permanentním magnetem: | |
| - Nominální přídržný příkon při 20°C: | 0 W |
| - Nominální příkon a čas při rozepnutí při 20°C: | 400W / 20 ms |
| - Čas řízeného rozepnutí: | < 20 ms |
| Pomocné kontakty | |
| Typ: | jazýčkové kontakty (vakuová technologie) |
| Napětí: | 24, 36, 48, 72 a 110 VDC |
| Jmenovitý proud: | 5 A |
| Max. vypínací příkon s induktivní zátěží τ=2ms | 120 W |
| Max. vypínací proud s induktivní zátěží τ=2ms | 3 A |
| Max. vypínací napětí s induktivní zátěží τ=2ms | 250 V |
| Min. hodnota proudu při 24 VDC | 5 mA |
| Pracovní podmínky | |
| Skladovací teplota: | -50°C ... +85°C |
| Provozní teplota: | -30°C ... +70°C |
| Stupeň znečištění: | PD3 |
| Přepěťová kategorie (EN 50124-1): | OV4 |
| Vzdušná vzdálenost: | 14 mm |
| Povrchová cesta: | 32,2 mm |
| Odolost proti plazivým proudům (CTI): | > 600 |
| Max. nadmořká výška bez dopadu na výkon: | 2000 m.n.m. |
| Vlhkost: |
10 ... 95% RH |
