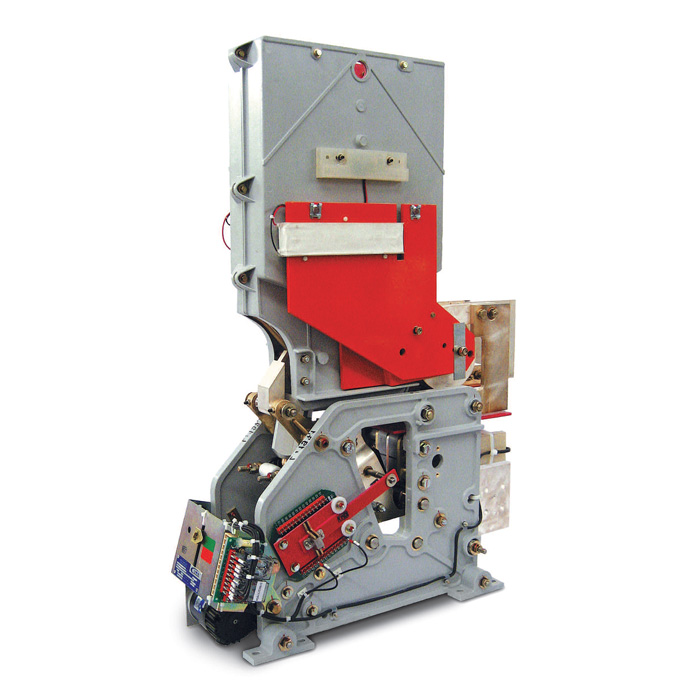

Rychlovypínač IR 6000 F

Stacionární, 900/1800/3600V, 3150/4000/5000A

IR 6000 F je robustní stejnosměrný jednopólový rychlovypínač určený pro stacionární (fixní) aplikace. Své užití nalezne v trakčních měnírnách na dráze a zejména v těžkém průmyslu.

Jedná se o DC rychlovypínač s nezávislým vypínáním. Spínání je zajišťováno nezávislým motorem od přídržného mechanismu, který je magnetického typu zajišťovaného buď přídržnou cívkou nebo permanentním magnetem.

Rychlovypínač je vybaven okamžitým přímým rozepnutím v případě nadproudu, což může být jak jednosměrné nebo obousměrné. Je k dispozici v mnoha napěťových a proudových konfiguracích.

Referenční norma IEC 61992.

Jednotlivé typy rychlovypínačů série IR 6000 F
Napětí	Přídržný mechanismus	Tepelný proud
Napětí	Přídržný mechanismus	3150 A	4000 A	5000 A
900 V	Přídržná cívka	IR 6030 FC 09M	IR 6040 FC 09M	IR 6050 FC 09M
900 V	Permanentní magnet	IR 6030 FP 09M	IR 6040 FP 09M	IR 6050 FP 09M
1800 V	Přídržná cívka	IR 6030 FC 18M	IR 6040 FC 18M	IR 6050 FC 18M
1800 V	Permanentní magnet	IR 6030 FP 18M	IR 6040 FP 18M	IR 6050 FP 18M
3600 V	Přídržná cívka	IR 6030 FC 36M	IR 6040 FC 36M	IR 6050 FC 36M
3600 V	Permanentní magnet	IR 6030 FP 36M	IR 6040 FP 36M	IR 6050 FP 36M

Základní charakteristiky
Počet pólů:	1 NO
Pozice:	vertikální
Bloky pomocných kontaktů:	6 NO + 6 NC
Materiál zhášecí komory:	keramická
Materiál hlavních kontaktů:	AgSnO₂
Materiál vyfukovacích kontaktů:	AgW
Elektrické charakteristiky
Jmenovité provozní napětí U_Ne:	900 VDC \| 1800 VDC \| 3600 VDC
Max. provozní napětí:	1000 VDC \| 2000 VDC \| 4000 VDC
Jmenovité izolační napětí:	2300 VDC \| 2300 VDC \| 3600 VDC
Konvenční tepelný proud v neuzavřeném prostoru při 40°C:	3150 / 4000 / 5000 A
Vypínací schopnost:
- Jmenovitý zkrat [kA/ms]:	125 / 100 \| 80 / 63 \| 70 / 63
- Maximální chyba [kA/ms]:	125 / 0 \| 80 / 0 \| 70 / 0
- Maximální energie [kA/ms]:	62,5 / 50 \| 40 / 31,5 \| 35 / 31,5
- Vzdálená chyba [kA/ms]:	8 / 100 \| 8 / 63 \| 8 / 63
Špičkové napětí na oblouku:	až 4 x U_Ne
Standardní rozsahy vypínání:	1.0 ... 1.6 kA, 1.6 ... 2.6 kA, 2.5 ... 4.0 kA 4.0 ... 6.4 kA, 5.8 ... 9.3 kA, 8.0 ... 13.0 kA, 9.4 ... 15.0 kA, 12.5 ... 20.0 kA
Mechanické charakteristiky
Mechanická životnost:	8x25000 cyklů
Elektrická odolnost:	4x200 [In @ Un]
Vibrace a rázy (IEC 61373):	Kat. 1 - třída B
Váha 09M / 18M a 36M:	162 / 210 kg
Ovládací obvod
Rozsah ovládacího napětí:	-30% ... +25%
Spínací mechanismus:	DC motor
Přídržný mechanismus:	přídržná cívka / permanentní magnet
Špičkový příkon při sepnutí:	400 W / 0,01 s
Nominální příkon při sepnutí:	250 W / 1,5 s
Verze s přídržnou cívkou:
- Nominální přídržný příkon při 20°C:	50 W
- Nominální příkon při rozepnutí při 20°C:	0 W
- Čas řízeného rozepnutí:	< 50 ms
Verze s permanentním magnetem:
- Nominální přídržný příkon při 20°C:	0 W
- Nominální příkon a čas při rozepnutí při 20°C:	500W / 20 ms
- Čas řízeného rozepnutí:	< 20 ms
Pomocné kontakty
Typ:	jazýčkové kontakty (vakuová technologie)
Napětí:	24, 36, 48, 72 a 110 VDC
Jmenovitý proud:	5 A
Max. vypínací příkon s induktivní zátěží τ=2ms	120 W
Max. vypínací proud s induktivní zátěží τ=2ms	3 A
Max. vypínací napětí s induktivní zátěží τ=2ms	250 V
Min. hodnota proudu při 24 VDC	5 mA
Pracovní podmínky
Skladovací teplota:	-50°C ... +85°C
Provozní teplota:	-30°C ... +70°C
Stupeň znečištění:	PD3
Přepěťová kategorie (EN 50124-1):	OV3
Vzdušná vzdálenost:	32 mm
Povrchová cesta:	50.4 mm
Odolost proti plazivým proudům (CTI):	> 600
Max. nadmořká výška bez dopadu na výkon:	2000 m.n.m.
Vlhkost:	10 ... 95% RH
