Řada N, stykač na přípojnici

až 1 000V AC/DC, 85...6 000A, konfigurace až 6 pólů (NO/NC)

Stacionární výkonové stykače řady N jsou určené pro průmyslové využití, měnírny, trafostanice aj. Stykače Microelettrica Scientifica řady N jsou využívány v aplikacích standardně do 1kV s vysokými tepelnými proudy a potřebnou vysokou vypínací schopností. Stykače jsou určeny pro montáž na přípojnici

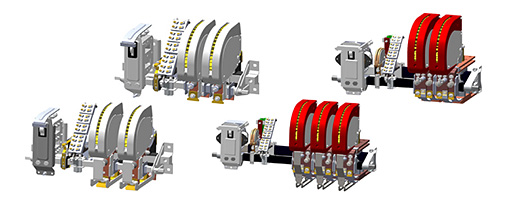

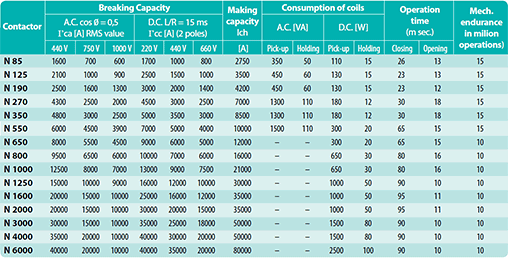

Stykače řady N je možné dodat v různém provedení, tedy jedno- i vícepólovém provedení s různým počtem NO nebo NC pólů. Stykače řady N jsou vybaveny zaoblenou komorou vyplněnou keramickými žebry, díky nimž stykače disponují vysoké vypínací schopnosti i v těch nejnáročnějších podmínkách v aplikacích po celém světě. Zaoblená keramická komora obklopující hlavní kontakty zaručuje ty nejmenší izolační vzdálenosti jak od plastových, tak i kovových dílů.

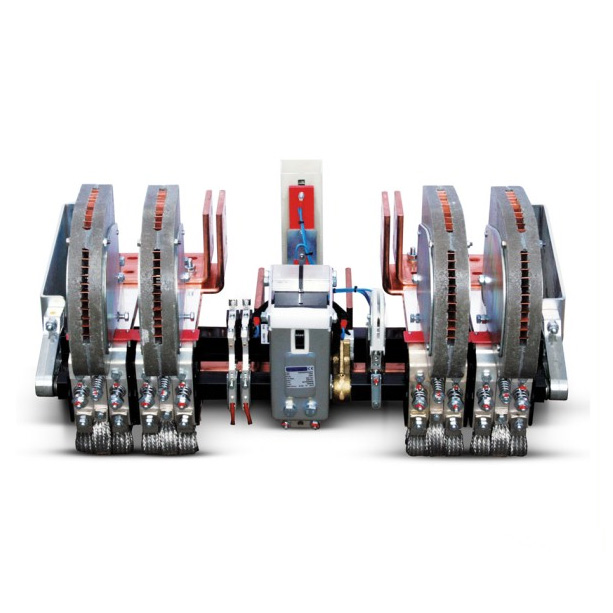

Stykače řady N

Pro zajištění spolehlivosti jak při vysoké, tak i nízké zátěži, jsou stykače řady N vybaveny vyfukovacím obvodem. Tato technologie vyfukování oblouku zajišťuje stejnou funkcionalitu jak v AC tak i DC aplikacích při zachování kompaktních rozměrů a nízké hmotnosti stykače.

Hlavní kontakty ze slitiny stříbra zaručují jak velmi dlouhou elektrickou životnost, tak i vodivost. Použité kontaktů stříbrné slitiny umožňuje velmi dlouhou elektrickou trvanlivost, která zaručuje vždy
Nejlepší vodivost hlavních kontaktů. Díky těmto aspektům je pracovní teplota komponent stabilní po celou dobu životnosti produktu, čímž je i díky efektivní izolaci zajištěna dlouhá životnost.

Stykače řady N jsou ovládány pouze jednou cívkou. Stejnosměrná cívka stykače je velice úsporná s cílem snížit spotřebu energie v celé širokém pracovním rozsahu stykače.

Otevřená konstrukce stykače umožňuje velice snadnou údržbu. Ve většině případů není nutné demontovat stykač ze skříně a údržba je prováděna na místě.

Základní charakteristika:

Nejpropracovanější konfigurovatelná řada stykačů pro náročné stacionární aplikace
Určen pro nízkonapěťové aplikace podle IEC 60947-4-1 a IEC 61992

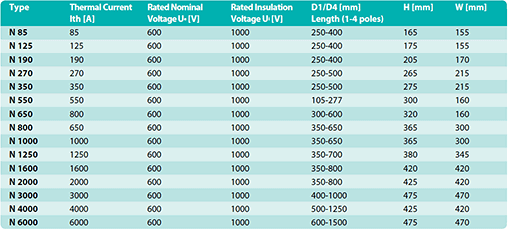

Aplikace s hodnotami do 1 000 V DC / AC a až 6 000 A / pól
Systém přímého vyfukování oblouku až do 1 250 A
Systém nepřímého vyfukování obloukem více jak 1 250 A
Vícepólová kombinace až 3 NO nebo NC pólů
Ovládací napětí 110 V AC / DC nebo 220 V AC / DC
Pomocné kontakty standardně 5NO + 5NC
Nízkonapěťové připojení pomocí Fast-on
