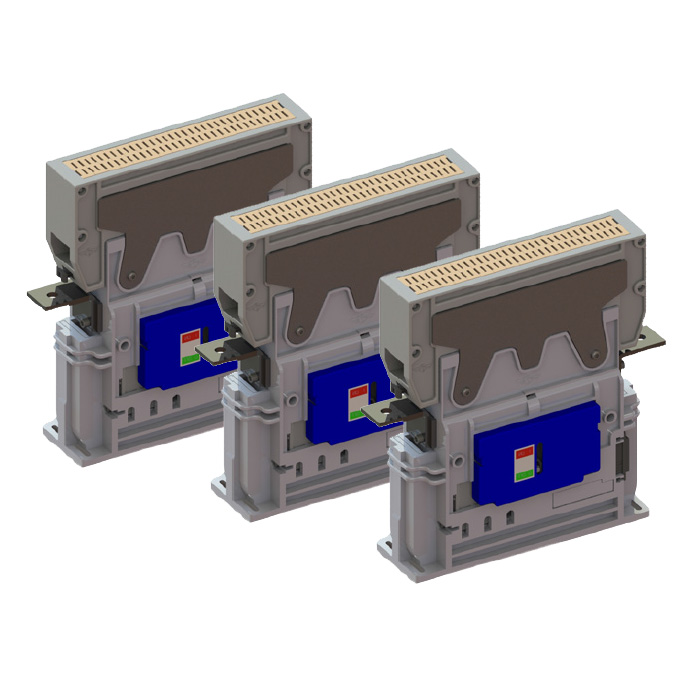

Řada LTX, kompaktní linkový stykač

Výkonově až do 1800A a 4000V AC/DC, NO/NC verze, 1-3 póly

Kompaktní výkonový stykač pro aplikace do 4 000 V AC/DC a 1 800 A/pól pro spínání, rozpínání a přepínání elektrických obvodů pod zátěží.

Stykače řady LTX jsou určeny do těch nejnáročnějších aplikací při zachování té nejvyšší spolehlivosti (drážní vozidla, měnírny, těžký průmysl). Vyfukování oblouku je zajištěno pomocí nepřímé vyfukovací cívky a permanentního magnetu.

Stykače řady LTX jsou ovládány elektromagnetem a skládají se ze 3 hlavních částí:

Tělo vysokonapěťového hlavního obvodu
Zhášecí komora
Nízkonapěťová část

Stykače LTX jsou koncipovány tak, že náhradní díly jsou napříč jednotlivými typy stykačů řady shodné (např. zhášecí komory, cívka, hlavní kontakty nebo.vyfukovací kontakty). Náhradní díly již nerozlišujeme na pravé a levé, díly jsou shodné. 2 univerzální cívky stykače, pracují v celkovém rozsahu od 18 do 143 VDC a jsou shodné pro všechny typy řady LTX.

Řada LTX je plně konfigurovatelná:

2 různé typy těla stykače:
- Úzké tělo pro proudy do 900 A
- Široké tělo pro proudy do 1800 A
1,2 a 3-pólové provedení stykačů
NO a NC verze

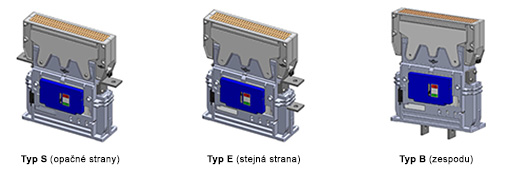

3 typy připojovacích terminálů (svorkovnic):
- S typ - každý na opačné straně
- E typ - oba na jedné straně
- B typ - oba zespodu stykače (stykač lze za ně i uchytit)
4 různé zhášecí komory:
- do 900 Vdc
- do 1800 Vdc
- do 3600 Vdc
- do 4000 Vdc

Stykače řady LTX jsou navrženy ke zlepšení izolační hladiny pomocí následucíjích vlastností:

CTI (comparative tracking index) < 600 (vysoká míra nekovových součástek)
Vzdušná vzálenost 40 mm
Vzdušná vzdálenost mezi otevřenými kontakty 70 mm (2 pohyblivé hlavní kontakty)
Povrchová cesta 80 mm

Možné konfigurace stykačů řady LTX

4 napěťové rozsahy:	1000V \| 2000V \| 3000 V \| 4000V
6 proudových rozsahů:	400A \| 600A \| 900A \| 1200A \| 1500A \| 1800A
3 pólové verze:	1 pól \| 2 póly \| 3 póly
3 typy umístění terminálů:	S typ (opačné strany) E typ (stejná strana) B typ (zespodu/zezadu)
2 typy pólů:	NO pól \| NC pól (taktéž kombinace NO+NC ve 2-pólovém provedení)

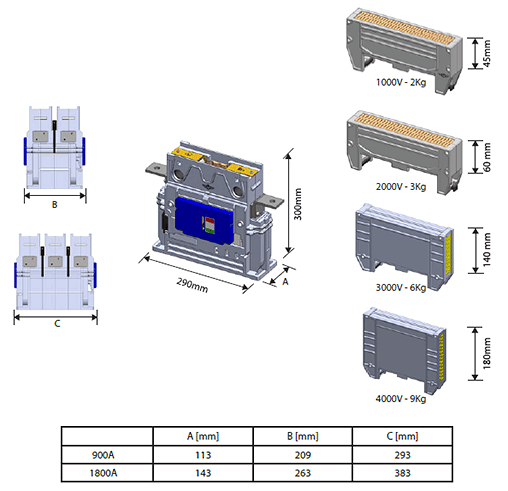

Stykače LTX - rozměry
