Řada TADN, odbuzovací stykač

Katalog stykačů řady N, TAN a TADN

  Odkaz na stránky výrobce

až 1 000V AC/DC, 85...6 000A, 2 NO + 1 NC pól

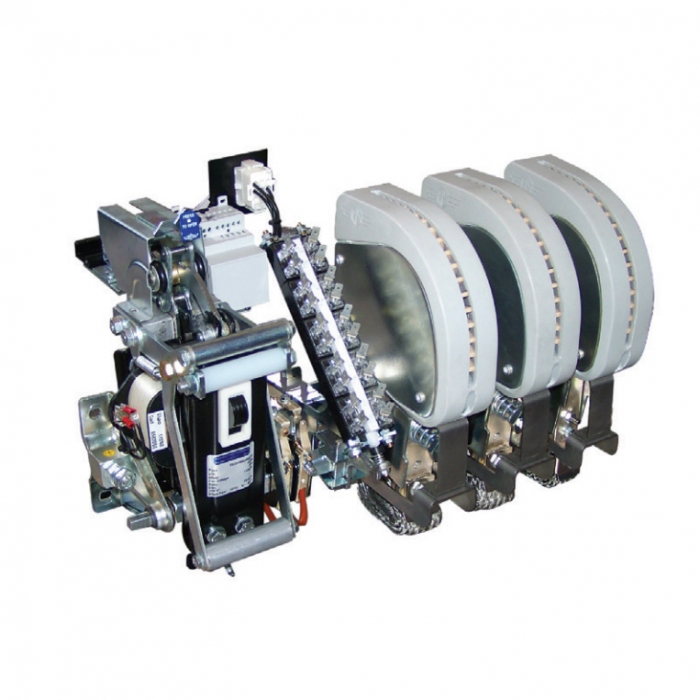

Stacionární výkonové stykače řady TADN jsou určené pro průmyslové využití, zejména jako odbuzovače generátorů (budící systémy elektráren), tzv. Field Discharge Contactors

Stykače Microelettrica Scientifica řady TADN disponují standardně 2 NO póly a 1 NC pólem, jsou využívány především v aplikacích do 1kV s vysokými tepelnými proudy a potřebnou vysokou vypínací schopností. Stykače jsou určeny pro montáž na přípojnici.

Stykače řady TADN jsou vybaveny zaoblenou komorou vyplněnou keramickými žebry, díky nimž stykače disponují vysoké vypínací schopnosti i v těch nejnáročnějších podmínkách v aplikacích po celém světě. Zaoblená keramická komora obklopující hlavní kontakty zaručuje ty nejmenší izolační vzdálenosti jak od plastových, tak i kovových dílů.

Pro zajištění spolehlivosti jak při vysoké, tak i nízké zátěži, jsou stykače řady N vybaveny vyfukovacím obvodem. Tato technologie vyfukování oblouku zajišťuje stejnou funkcionalitu jak v AC tak i DC aplikacích při zachování kompaktních rozměrů a nízké hmotnosti stykače.

Hlavní kontakty ze slitiny stříbra zaručují jak velmi dlouhou elektrickou životnost, tak i vodivost. Použité kontaktů stříbrné slitiny umožňuje velmi dlouhou elektrickou trvanlivost, která zaručuje vždy
Nejlepší vodivost hlavních kontaktů. Díky těmto aspektům je pracovní teplota komponent stabilní po celou dobu životnosti produktu, čímž je i díky efektivní izolaci zajištěna dlouhá životnost.

Stykače řady TADN jsou vybaveny mechanickým blokováním, čímž je zajištěno držení pozice bez spotřeby energie. Stykače TADN disponují jednou cívkou určenou pro spínání a napěťovou spouští pro vypínání (relé). Volitelně mohou být vybaveny i přepěťovým relé.

Otevřená konstrukce stykače umožňuje velice snadnou údržbu. Ve většině případů není nutné demontovat stykač ze skříně a údržba je prováděna na místě.

Základní charakteristika:

• Nejpropracovanější konfigurovatelná řada stykačů pro náročné stacionární aplikace
• Určen pro systémy generátorů dle ANSI IEEE C37.18
• Aplikace s hodnotami do 1 000 V DC / AC a až 3000 A / pól, přičemž je možné zapojení 2 pólů paralelně pro dosažení požadovaných hodnot až do 6.000 A
• Systém přímého vyfukování oblouku až do 1 250 A
• Systém nepřímého vyfukování obloukem více jak 1 250 A
• Vícepólová kombinace až 3 NO nebo NC pólů
• Libovolné ovládací napětí cívky (24 - 230 V AC/DC)
• Pomocné kontakty standardně 5NO + 5NC
• Nízkonapěťové připojení pomocí Fast-on

Zákaznická konfigurovatelnost stykače N:

• Kombinace různých typů a velikostí v rámcijedné přípojnice
• Možnost paraelního zapojení pro dosažení až 12 000 A
• Široký rozsah ovládacího napětí (12V ... 500V)
• Podpěťová/přepěťová spoušť
• Různé možnosti typu a počtu pomocných kontaktů
• Možnost měděných kontaktů namísto slitiny stříbra
• Mechanická západka
• Horizontální a vertikální mechanické zamykání
• Speciální upevňovací body
• Key lock
• Zlacené pomocné kontakty
• Zvýšená izolace až do 3kV
• Počítadlo cyklů

Použití v aplikacích:

• Budící systémy v elektrárnách
• Field discharge

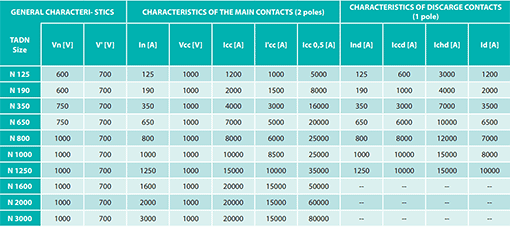

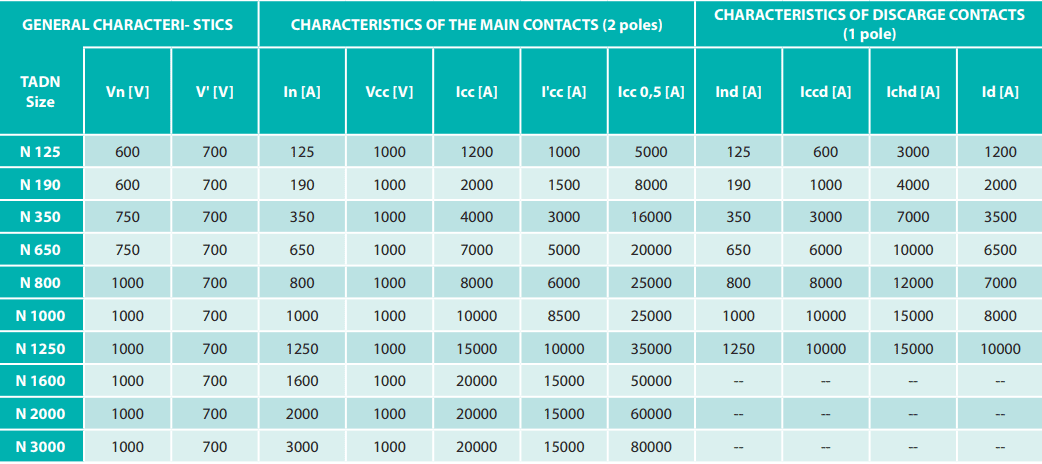

Základní technické charakteristiky stykačů TADN:
