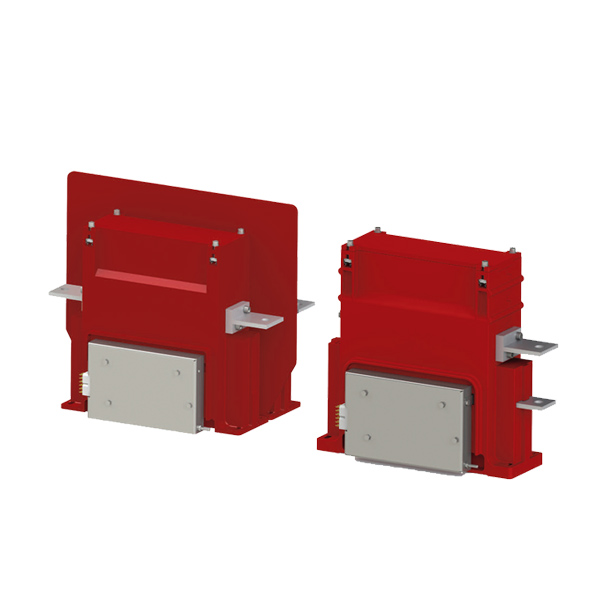

Řada LTK, kompaktní odpojovač

Výkonově až do 1050A a 4400V AC/DC, 1-2 póly

Kompaktní výkonový odpojovač pro aplikace do 4 400 V AC/DC a 1 050 A/pól odpovídající normám IEC 60077-2, IEC 60992 a ČSN EN 50123.

Odpojovače řady LTK jsou určeny do těch nejnáročnějších aplikací při zachování té nejvyšší spolehlivosti (drážní vozidla, měnírny, těžký průmysl).

Odpojovače řady LTK jsou ovládány elektrickým motorem a skládají se ze 2 hlavních oddělených a zároveň mechanicky spojených částí:

Tělo silového vysokonapěťového hlavního obvodu
Nízkonapěťová ovládací část

Řada LTK je plně konfigurovatelná:

Úzké tělo odpojovače pro proudy do 1 050 A
1 a 2-pólové provedení odpojovačů

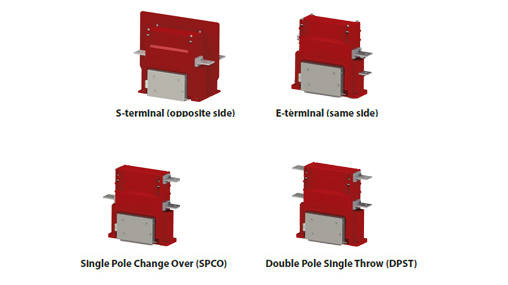

3 typy provedení pólů:
- Spínací kontakt (NO), jednopólový jednopolohový (SPST)
- Kombinace spínací a rozpínací kontakt (NO+NC), dvoupolohový (DPST)
- Jednopólový přepojovač (SPCO)
2 typy připojovacích terminálů (pasovin):
- S typ - každý na opačné straně
- E typ - oba na jedné straně
Provedení krytu těla odpojovače:
- Plné / neprůhledné - signalizace stavu kontaktů pouze z boku opojovače
- Transparetní kryt - přímá viditelnost stavu kontaktů

Odpojovače řady LTK jsou navrženy ke zlepšení izolační hladiny pomocí následucíjích vlastností:

CTI (comparative tracking index) < 600 (vysoká míra nekovových součástek)
Vzdušná vzálenost 40 mm
Vzdušná vzdálenost mezi otevřenými kontakty 50 mm
Povrchová cesta 80 mm

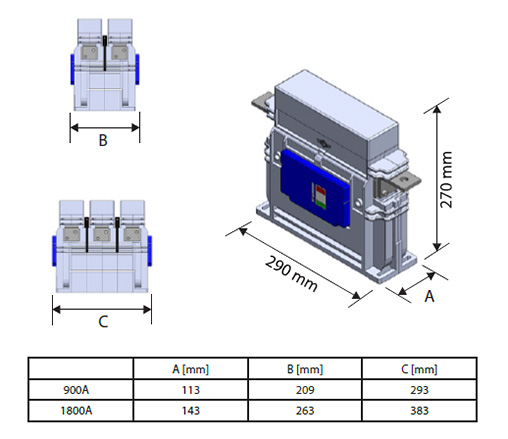

Možné konfigurace odpojovačů řady LTK

Napěťové rozsahy:	až do 4 400V AC/DC
Tepelný proud:	900A @ 75°C nebo 1 050A @ 40°C
2 pólové verze:	1 pól \| 2 póly
2 typy umístění terminálů:	S typ (opačné strany) E typ (stejná strana)
2 typy pólů:	NO pól (SPST) \| Kombinace NO + NC pól \| Přepojovač

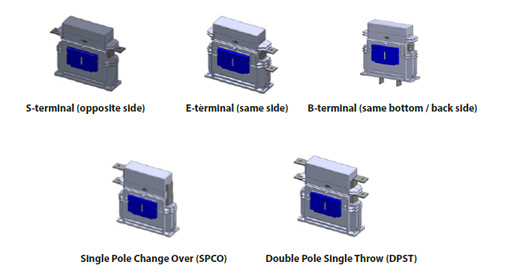

Různé pozice připojovacích terminálů (pasovin) odpojovačů LTK:

LTK

Typové označení	Konfigurace	Technický list
LTKE 900/1NO	1NO, 1050A, 3600V AC/DC, typ připojení E	stáhnout
LTKE 900/1CO	1CO, 1050A, 3600V AC/DC, typ připojení E	stáhnout
LTKS 900/1NO	1NO, 1050A, 3600V AC/DC, typ připojení S	stáhnout
LTKS 900/1NO+1NC	1NO+1NC, 1050A, 3600V AC/DC, typ připojení S	stáhnout
LTKS 900/1CO	1CO, 1050A, 3600V AC/DC, typ připojení S	stáhnout
LTKE 900/2NO	2NO, 1050A, 3600V AC/DC, typ připojení E	stáhnout
LTKE 900/2CO	2CO, 1050A, 3600V AC/DC, typ připojení E	stáhnout
LTKS 900/2NO	2NO, 1050A, 3600V AC/DC, typ připojení S	stáhnout
LTKS 900/2NO+1NC	2NO+2NC, 1050A, 3600V AC/DC, typ připojení S	stáhnout
LTKS 900/2CO	2CO, 1050A, 3600V AC/DC, typ připojení S	stáhnout
