Řada LTHM / P-U / D

Do 4kV a 1500A/pól, dynamický proud až do 220kA

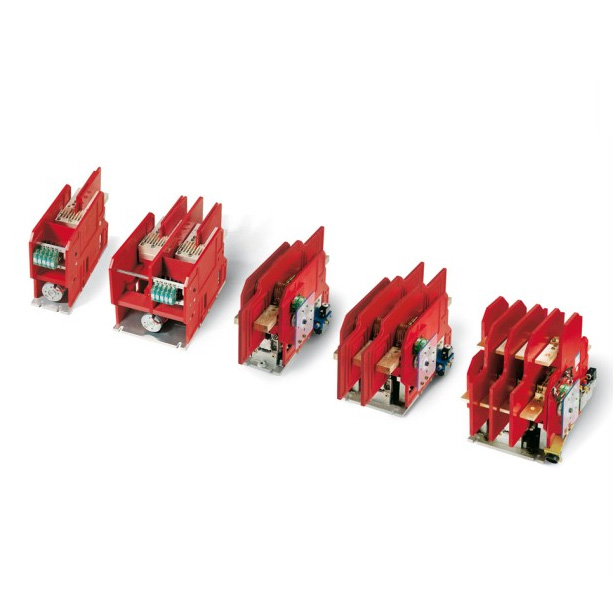

Odpojovače Microelettrica Scientifica řady LTHM a LTHP jsou dodávány jak ve verzi s elektromotorem, tak i ve verzi pneumatické.

Díky možnému použití v obvodech až do 4 kV s tepelnými proudy do 1.500 A/pól nacházejí uplatnění v mnoha aplikacích na dráze i průmyslu. Vzhledem k víceplacových čelistem mohou odpojovače LTHM a LTHP vydržet i konzistentní dynamické proudy (až 220 kA).

Odpojovače řady LTHM a LTHP byly navrženy s cílem max. snížení obrysových rozměrů zařízení, zachování pevné konstrukce a dosažení dlouhé mechanické životnosti (více jak 100.000 operací), což vedlo k celosvětovému zájmu o tyto řady především pro drážní projekty.

Základní charakteristiky:

Výkonová řada odpojovačů pro AC a DC aplikace až do 4.000 V
Pro palubní i stacionární aplikace, 2 proudová provedení: 800 A a 1.500 A / pól
Póly ve verzích NO, NC a přepojovač, kombinačně v 1-4 pólovém provedení s jednou cívkou
Ovládání elektrickým stejnostměrným motorem nebo pneumatickým válcem
Velké možnosti zákaznických úprav
Provozní teploty: -40°C ...+75°C
Horizontální / vertikální montáž

Zajímavosti řady LTHM / LTHP:

Při paraelním zapojení pólů lze dosáhnout vyšších hodnot tepelných proudů, a to až do 6 000A
24 kombinací odpojovačů s více jak 130 různými konfiguracemi pólů
Několik možností zapojení pro řídící obvody a pomocné kontakty
Integrovaná řešení: soustava několika přepojovačů na rámu s přizpůsobitelnou sběrnicí a integrovanými řídícími obvody

Použití odpojovačů LTHM / LTHP:

Přepnutí trakčního obvodu ve vícesystémových lokomotivách
Odpojení výkonového měniče
Odpojení trakčního motoru
