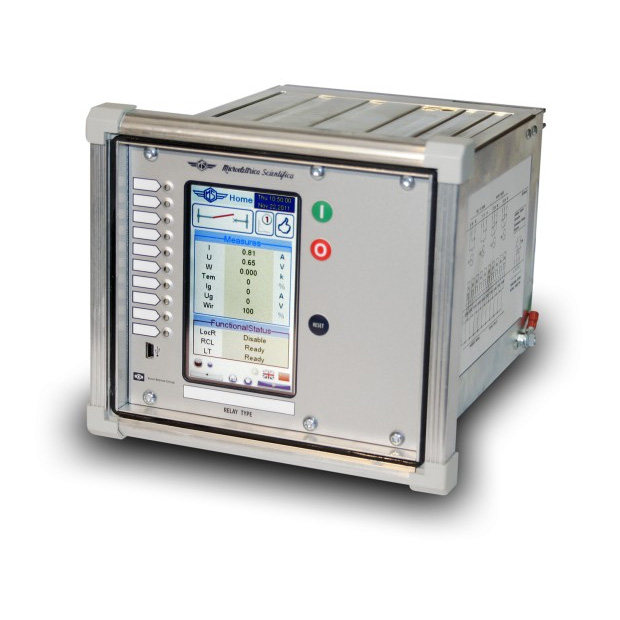

U-MLEs-PLv-Ts, dvojitá napěťová zkouška vedení

Multifunkční ochranné relé pro stejnosměrné měnírny

Ochranné relé Microelettrica U-MLEs-PLv-Ts je určené do aplikací stejnosměrných měníren s rychlovypínači (dráha, městká hromadná doprava).

Ochranné relé disponuje mnoha funkcemi a nastaveními programovatelnými buď lokálně nebo vzdáleně skrze sériový komunikační port.

ANSI standard: 32, 45, 49, 64, 76, 79, 80

Ochranné relé U-MLEs-PLv-Ts měří proud a napětí v lince skrze 1 poudový a 1 napěťový převodník. Převodníky (typu MHCO a MHIT) jsou galvanicky izolované, připojení optickým kabelem s následujícími rozsahy měření:

Napětí: (0 ... 2) x V_n
Proud: (0 ... 10) x I_n
Izolační napětí: 20 kVac 1min.

Hodnoty měření v reálném čase mohou být zobrazovány na displeji nebo skrze komunikační porty.

Nastavení relé je možné lokálně skrze dotykový displej, případně USB 2.0 nebo skrze komunikační sériové porty. Příslušný rychlovypínač může být ovládán skrze tlačítka relé (nebo USB 2.0 port), případně též skrze komunikační sériové porty.

Veškerá nastavení, události i oscilografické záznamy jsou uloženy v nedestruktivní paměti (E²PROM).

Kromě standardní funkce Watchdog a funkce Powerfail, disponuje komplexním programem vlastního testování a vlastní diagnostiky:

Diagnostika a funkční test s kontrolou jednotlivých programových částí a obsahu paměti. Probíhá při každém zapnutí pomocného napájení
Dynamický funkční test probíhající v průběhu provozu relé
Kompletní text lze zapnout pomocí tlačítek displeje nebo skrze komunikační linku

V případě zjištění jakékoliv chyby relé zobrazí chybové hlášení na displeji and odpojí příslušný I.R.F. výstup relé.

Relé je k dispozici ve 3 různých provedeních:

Zapuštěná montáž
Montáž na zeď (povrchová)
Montáž do 19" racku

Základní funkce ochranného relé U-MLEs-PLv-Ts:

Thermal image protection of the Cable/Line
4 Overcurrent levels Forward/Reverse programmable
1 Current Step level with di/dt dependance
1 Rate of rise level
1 Impedance monitoring level with di/dt dependance
1 Current monitoring level with di/dt dependence
2 Frame Fault Current and Voltage monitoring levels
Cable insulation monitoring
4 Shot Automatic Reclosure
Automatic programmable Line Test
2 Overvoltage levels
2 Undervoltage levels
Trip circuit supervision
Associated Circuit Breaker control (OPEN / CLOSE)
Breaker failure protection
Breaker interruption energy Si2t
Two complete setting programs switchable locally or remotely
Blocking input and Blocking output for pilot wire selectivity coordination and intertripping scheems
Event Recording (last 100 events)
Trip Recording (last 10 trips) complete with cause of tripping and values of the input quantities at the moment of trip)
Oscillographic recording of input quantities (8 channels, 32 sample/cycle, 2 sec each)
Modbus RTU and IEC870-5-103 communication protocols
USB 2.0 on Front Face
RS485 serial communication port on Back Panel
Synchronisation with other relays (resolution 1ms)
CanBus line for control of slave I/O Expansion modules
Touch Display 4,3” (480x262)
10 LEDS for: Power on/internal relay fault, Trip / alarm, Trip circuit fault
6 Output relays totally user programmable
4 Digital inputs user programmable
IP44 Protection degree (on request IP54)
Totally draw-out execution
