DC-Pro, ochranné relé pro trakční měnírny

Ochranné relé DC-Pro (EN)

Ochranné relé DC-Pro (CZ)

  Odkaz na stránky výrobce

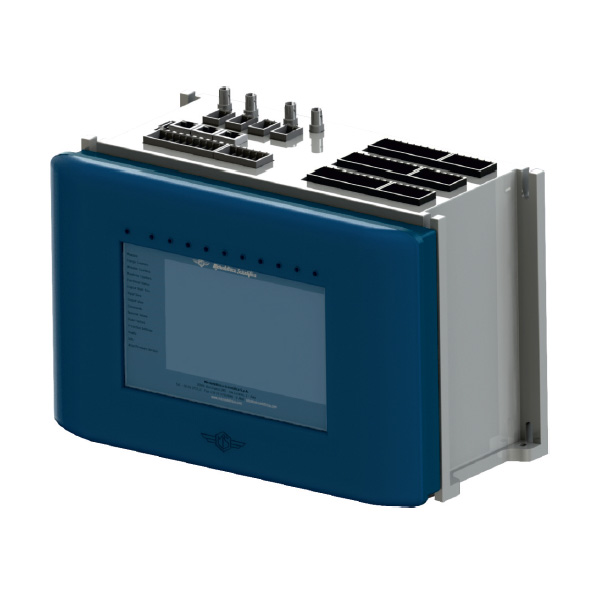

PLC, rozsáhlé funkce, odnímatelný displej

Ochranné relé DC-Pro bylo speciálně navrženo pro stejnosměrné drážní aplikace, je nejvhodnějším řešením pro náročné požadavky kontroly a řízení.

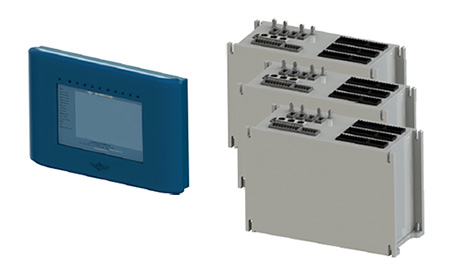

Ochranné relé DC-Pro nabízí vysoký výkon co se týče ochranných funkcí, velikosti paměti a možností komunikace. Displej relé DC-Pro může být jak lokální přímo na relé, nebo vzdálený (využíván mimo relé). Jeden displej je též možno využívat k více jednotkám ochranných relé.

MMI: multi-mediální snadné ovládání:

• Lokálně i vzdáleně skrze displej ochranného relé, který lze snadno odejmout

Hlavní přednosti ochranného relé DC-Pro

• Dlouholeté zkušenosti s výrobou ochranných relé => DC-Pro je jejich nástupcem
• Pokrytí všech zákaznických potřeb a požadavků
• I/O flexibilní řešení
• Vysoká spolehlivost (minimalizace počtu dílů)
• Rychlá dostupnost a dodání (bez potřeb zákaznických úprav)
• Cenově dostupná ochrana při zachování špičkového zpracování a široké funkcionality

Komunikace

• IEC 61850 server s GOOSE zprávami
• "Internet ready" s různými typy spojení
  • FTP server (File Transfer) pro stahování/nahrávání souborů z/na vnitřní pamět, nebo z externího USB klíče
  • Webový server poskytuje informace o stavu ochrany
  • DHCP/AUTO IP/STATIC IP / Telnet / UDP
• MODBUS na TCP, MODBUS RTU na RS485 a USB, IEC103 / NTP (čas. synch.), NMEA (GPS), IRIG-B

Hardware

• Nový 32-bitový mikroprocesor, extrémně rychlá odezva a vysoká kapacita paměti
  • Řešení zajišťuje vysoký výkon a systémovou stabilitu (RTOS)
  • Automotive třída snižuje riziko zastarávání
  • Paměť zařízení využita méně jak ze 30%
• Plně programovatelné analogové vstupy pro příjem signálu z různých typů převodníků (izolační zesilovač, Hallova sonda aj.)
• 2 optické vstupy a 2 optické výstupy pro přímou komunikaci s převodníky (např. od výrobce Microelettrica Scientifica)
• 4 plně programovatelné analogové výstupy pro SCADA nebo analogová zařízení
• 7" kapacitní dotykový displej s 10 programovatelnými LED
• Modul disponje 24 digitálními vstupy a 14 digitálními výstupy

Firmware

• 4 nezávislé skupiny nastavení.
• PLC funkcionalita: logický operátor mezi vstupy a výstupy (logickými i fyzickými).
• Kompletní sada ochranných funkcí schopná pokrýt veškeré požadavky stejnosměrnýh trakčních rozvaděčů.
• Plná vypínací logika: skze digitální I/O nebo komunikacní protokoly (GOOSE zprávy).
• Události, vypínání a oscilografické nahrávání.

Ostatní

• Možná podpora českého jazyka aj.
• Rozšiřitelná paměť
• Software MSCom2 pro konfigurai relé k dispozici zdarma
• Vypínací čas < 3ms
• Management až 5 spínacích zařízení (rychlovypínač, odpojovače, stykače...) s možností diagnostiky a vizualizace na displejiv
• Snadné vzdálené ovládání skrze různé komuikační protokoly
• Programovatelné autospínání
• Test linky - jedno nebo dvě napětí

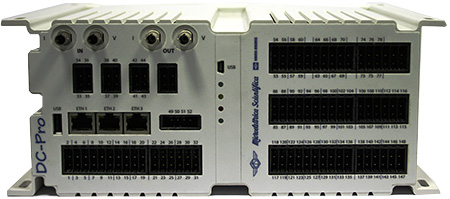

Fotografie zadní strany relé DC-Pro:
