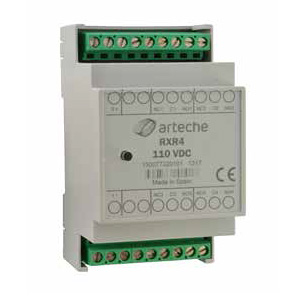

Relé RXR-4 (4PDT, ultrarychlé)

4 C/O (4PDT), 8A, AgNi, ulrarychlé <3ms

Ultrarychlé vypínací bezpaticové relé ARTECHE RXR-4 pro užití v energetice, bezpečnostních obvodech a průmyslu se čtyřmi přepínacími kontakty (4PDT) a jmenovitým proudem 8A. Časy sepnutí/rozepnutí pod 3ms zabezpečí ultrarychlou reakci a snadnou zástavbu díky menším rozměrům za jakýchkoliv podmínek.

Své použití relé nachází především v obvodech ochran či ovládacích obvodech, které mají na starosti silová zařízení jako jsou stykače, odpínače či rychlovypínače (v energetických zařízeních, rozvodnách a energetických celcích v těžkém průmyslu).

Přednosti relé:

Rychlé relé (< 3 ms), nízká spotřeba
Bezpaticové provedení se sníženou výškou relé
Díky své spolehlivosti je vhodné pro bezpečnostní, ovládací a ochranné obvody v energetice a průmyslu
4 C/O AgNi kontakty (4PDT, bezpečnostní - nuceně vedené dle ČSN EN 50205)
Otestování každého kusu 10.000 cykly sepnutí/rozepnutí
Čárový kód, sériové číslo a protokol o kusové zkoušce ke každému relé
Vysoký základní standard, vysoká kvalita a spolehlivost
Provozní teploty od -40°C do 55°C (disponují i certifikátem EAC)
Možnost přídavných voleb (LED, testovací tlačítko, mechanický ukazatel...)
Kompletně vč. všech subdodavatelů vyrobeno ve Španělsku

Charakteristika konstrukce relé
Počet kontaktů:	4 C/O (4PDT)
Stadnardní výbava:	LED, ochranná dioda paralelně k cívce
Hmotnost:	126 g
Rozměry:	53,0 x 90,0 x 58,0 mm
Charakteristika cívky
Standardní napětí:⁽¹⁾	110, 125, 250 Vdc
Rozsah napětí:	+10% ... -20% U_N
Průměrná spotřeba:	2,8 W
Provozní čas
Čas sepnutí kontaktů:	< 3 ms
Čas odpadu kontaktů:	< 4 ms
Kontakty
Materiál kontaktů:	AgNi
Stálý proud:	8 A
Max. spínací schopnost:	15 A / 4 s
Vypínací schopnost:	Viz. katalog - křivky vypínací schopnosti
U_max:	250 Vdc / 400 Vac
Základní údaje
Mechanická životnost:	10⁷
Provozní teploty:	-40ºC ... +55ºC
Skladovací teploty:	-40ºC ... +85ºC
Max. provozní vlhkost:	93% / +40ºC
Standardní nadmořská výška:⁽³⁾	<2000 m

⁽¹⁾ Možnost libovolného napětí dle požadavku zákazníka
⁽²⁾ Garantovaná hodnota z výroby
⁽³⁾ V případě potřeby vyšší nadmořské výšky nás kontaktujte

Základní aplikované standardy:

EN 50121-3-2:2006 - Elektromagnetická kompatibilita
IEC 61810 - Elektromechanická dvoustavová relé
IEC 60255 - Elektrická relé
IEC 61812- Časová relé pro průmyslové a domovní užití
IEC 60947 - Spínací a řídicí přístroje nízkého napětí
IEC 61000 - Elektromagnetická kompatibilita
EN 50205 - Relé s nuceně ovládanými (mechanicky spřaženými) kontakty (WELD NO TRANSFER)

Nejčastější konfigurace relé:

Konfigurace relé (značení)	Napájecí napětí	Doplňkové volby	Standard
RXR-4 110VDC	110 VDC	-	energo
RXR-4 125VDC	125 VDC	-	energo
RXR-4 250VDC	250 VDC	-	energo
