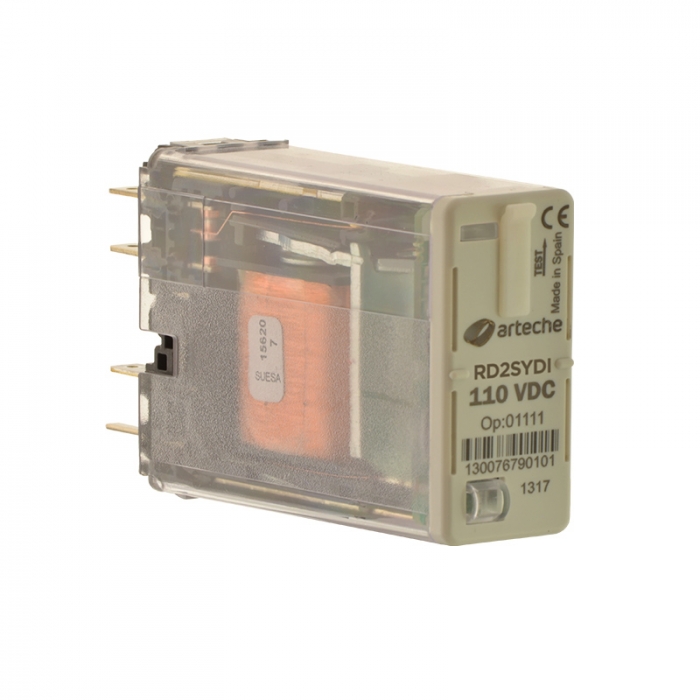

Relé RD-2R (DPDT, rychlé)

2 C/O (DPDT), 10A, AgNi, rychlé <8ms

Mžikové rychlé vypínací relé ARTECHE RD-2R pro užití v energetice, bezpečnostních obvodech a průmyslu se dvěma přepínacími kontakty (DPDT) a jmenovitým proudem 10A.

Své použití relé nachází především v obvodech ochran či ovládacích obvodech, které mají na starosti silová zařízení jako jsou stykače, odpínače či rychlovypínače (v energetických zařízeních, rozvodnách a energetických celcích v těžkém průmyslu).

Přednosti relé:

Rychlé relé (< 8 ms), nízká spotřeba
Díky své spolehlivosti je vhodné pro bezpečnostní, ovládací a ochranné obvody v energetice a průmyslu
2 C/O AgNi kontakty (DPDT, bezpečnostní - nuceně vedené dle ČSN EN 50205)
Otestování každého kusu 10.000 cykly sepnutí/rozepnutí
Čárový kód, sériové číslo a protokol o kusové zkoušce ke každému relé
Vysoký základní standard, vysoká kvalita a spolehlivost
Provozní teploty od -25°C do 70°C (disponují i certifikátem EAC)
Možnost přídavných voleb (LED, testovací tlačítko, mechanický ukazatel...)
Kompletně vč. všech subdodavatelů vyrobeno ve Španělsku

Charakteristika konstrukce relé
Počet kontaktů:	2 C/O (DPDT)
Stadnardní výbava:	LED, ochranná dioda paralelně k cívce
Volitelná rozšíření:	testovací tlačítko, mechanický ukazatel...
Hmotnost:	125 g
Rozměry:	22,5 x 50,4 x 72,0 mm
Charakteristika cívky
Standardní napětí:⁽¹⁾	24, 48, 110, 125, 220, 250 Vdc * 110, 127, 230 Vac (50-60 Hz) *
Rozsah napětí:	+10% ... -20% U_N
Průměrná spotřeba:	0,95 W
Provozní čas
Čas sepnutí kontaktů:	<8 ms (<10 ms Vac)
Čas odpadu kontaktů:	< 40 ms Vdc < 50 ms Vac
Kontakty
Materiál kontaktů:	AgNi
Odpor kontaktů:⁽²⁾	< 30 mΩ
Vzdálenost mezi kontakty:	1,2 mm
Stálý proud:	10 A
Mžikový proud:	30 A (1s) / 80 A (200 ms) / 200 A (10 ms)
Max. spínací schopnost:	40 A / 0,5 s / 110Vdc
Vypínací schopnost:	Viz. katalog - křivky vypínací schopnosti (typ B)
U_max:	250 Vdc / 400 Vac
Základní údaje
Mechanická životnost:	3 x 10⁷
Provozní teploty:	-25ºC ... +70ºC
Skladovací teploty:	-65ºC ... +85ºC
Max. provozní vlhkost:	93% / +40ºC
Standardní nadmořská výška:⁽³⁾	<2000 m

⁽¹⁾ Možnost libovolného napětí dle požadavku zákazníka
⁽²⁾ Garantovaná hodnota z výroby
⁽³⁾ V případě potřeby vyšší nadmořské výšky nás kontaktujte

Základní aplikované standardy:

EN 50121-3-2:2006 - Elektromagnetická kompatibilita
IEC 61810 - Elektromechanická dvoustavová relé
IEC 60255 - Elektrická relé
IEC 61812- Časová relé pro průmyslové a domovní užití
IEC 60947 - Spínací a řídicí přístroje nízkého napětí
IEC 61000 - Elektromagnetická kompatibilita
EN 50205 - Relé s nuceně ovládanými (mechanicky spřaženými) kontakty (WELD NO TRANSFER)

Nejčastější konfigurace relé:

Konfigurace relé (značení)	Napájecí napětí	Doplňkové volby	Standard
RD-2R 24VDC OP:01000	24 VDC	LED	energo
RD-2R 24VDC OP:01001	24 VDC	LED, testovací tlačítko	energo
RD-2R 48VDC OP:01000	48 VDC	LED	energo
RD-2R 48VDC OP:01001	48 VDC	LED, testovací tlačítko	energo
RD-2R 110VDC OP:01000	110 VDC	LED	energo
RD-2R 110VDC OP:01001	110 VDC	LED, testovací tlačítko	energo
RD-2R 220VDC OP:01000	220 VDC	LED	energo
RD-2R 220VDC OP:01001	220 VDC	LED, testovací tlačítko	energo
RD-2R 230VAC OP:01000	230 VAC	LED	energo
RD-2R 230VAC OP:01001	230 VAC	LED, testovací tlačítko	energo
