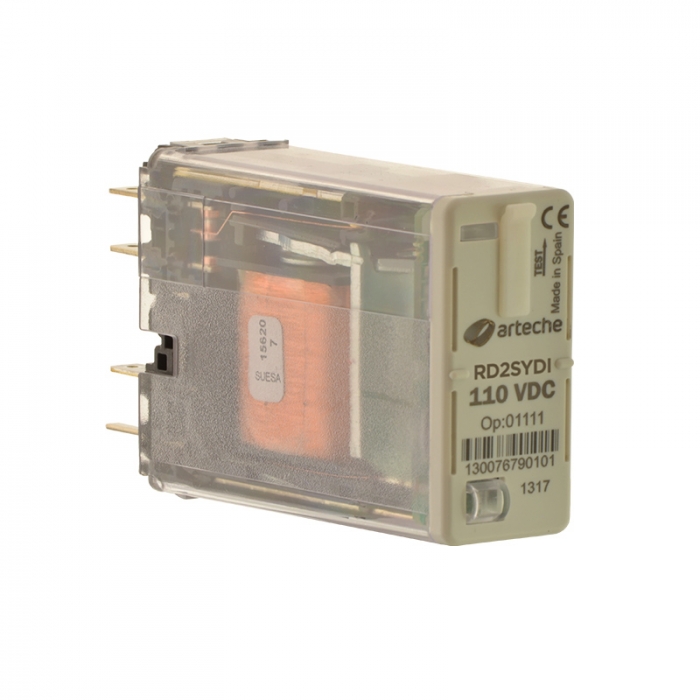

Relé RD-2SY (DPDT, seismické)

2 C/O, 10A, AgNi, seismické, multiplikace kontaktů přímo k vypínacímu a ovládacímu obvodu

Mžikové relé ARTECHE RD-2SY pro užití v energetice, bezpečnostních obvodech a průmyslu se dvěma přepínacími kontakty, jmenovitým proudem 10A a seismickou odolností (vibrace a rázy).

Informace o relé v drážním provedení, tedy označení RD-2SY FF, naleznete zde.

Přednosti relé:

Díky své spolehlivosti je vhodné pro bezpečnostní obvody v energetice a průmyslu s požadavky na seismickou odolnost, vysoké vibrace nebo rázy
2 C/O AgNi kontakty (bezpečnostní - nuceně vedené dle ČSN EN 50205)
Otestování každého kusu 10.000 cykly sepnutí/rozepnutí
Čárový kód, sériové číslo a protokol o kusové zkoušce ke každému relé
Vysoký základní standard, vysoká kvalita a spolehlivost
Provozní teploty od -65°C do 70°C (disponují i certifikátem EAC)
Možnost přídavných voleb (LED, testovací tlačítko, mechanický ukazatel...)
Kompletně vč. všech subdodavatelů vyrobeno ve Španělsku

Charakteristika konstrukce relé
Počet kontaktů:	2 C/O
Volitelná rozšíření:	LED, testovací tlačítko, mechanický ukazatel...
Hmotnost:	125 g
Rozměry:	22,5 x 50,4 x 72,0 mm
Charakteristika cívky
Standardní napětí:⁽¹⁾	24, 48, 72, 96, 110, 125, 220 Vdc * 24, 48, 63,5, 110, 127, 230, 400 (4) Vac (50-60 Hz) *
Rozsah napětí:	+25% ... -30% U_N
Průměrná trvalá spotřeba:	2,6 W
Provozní čas
Čas sepnutí kontaktů:	<20 ms
Čas odpadu kontaktů:	< 10 ms < 50 ms (v případě LED nebo VAC)
Kontakty
Materiál kontaktů:	AgNi
Odpor kontaktů:⁽²⁾	< 30 mΩ (< 15 mΩ pro řadu FF)
Vzdálenost mezi kontakty:	1,2 mm
Stálý proud:	10 A
Mžikový proud:	30 A (1s) / 80 A (200 ms) / 200 A (10 ms)
Max. spínací schopnost:	Viz. katalog - křivky vypínací schopnosti (typ B, 50.000 operací)
Vypínací schopnost:	Viz. katalog - křivky vypínací schopnosti (typ B)
U_max:	250 Vdc / 400 Vac
Základní údaje
Mechanická životnost:	10⁷
Provozní teploty:	-65ºC ... +70ºC
Skladovací teploty:	-65ºC ... +85ºC
Max. provozní vlhkost:	93% / +40ºC
Standardní nadmořská výška:⁽³⁾	<2000 m

⁽¹⁾ Možnost libovolného napětí dle požadavku zákazníka
⁽²⁾ Garantovaná hodnota z výroby
⁽³⁾ V případě potřeby vyšší nadmořské výšky nás kontaktujte

Základní aplikované standardy:

EN 50121-3-2:2006 - Elektromagnetická kompatibilita
IEC 61810 - Elektromechanická dvoustavová relé
IEC 60255 - Elektrická relé
IEC 61812- Časová relé pro průmyslové a domovní užití
IEC 60947 - Spínací a řídicí přístroje nízkého napětí
IEC 61000 - Elektromagnetická kompatibilita
EN 50205 - Relé s nuceně ovládanými (mechanicky spřaženými) kontakty (WELD NO TRANSFER)

Nejčastější konfigurace relé:

Konfigurace relé (značení)	Napájecí napětí	Doplňkové volby	Standard
RD-2SY 24VDC OP00000	24 VDC	-	energo
RD-2SY 24VDC OP00001	24 VDC	testovací tlačítko	energo
RD-2SY 24VDC OP01001	24 VDC	LED, testovací tlačítko	energo
RD-2SY 48VDC OP00000	48 VDC	-	energo
RD-2SY 48VDC OP00001	48 VDC	testovací tlačítko	energo
RD-2SY 48VDC OP01001	48 VDC	LED, testovací tlačítko	energo
RD-2SY 110VDC OP00000	110 VDC	-	energo
RD-2SY 110VDC OP00001	110 VDC	testovací tlačítko	energo
RD-2SY 110VDC OP01001	110 VDC	LED, testovací tlačítko	energo
RD-2SY 220VDC OP00000	220 VDC	-	energo
RD-2SY 220VDC OP00001	220 VDC	testovací tlačítko	energo
RD-2SY 220VDC OP01001	220 VDC	LED, testovací tlačítko	energo
RD-2SY 230VAC OP00000	230 VAC	-	energo
RD-2SY 230VAC OP00001	230 VAC	testovací tlačítko	energo
RD-2SY 230VAC OP01001	230 VAC	LED, testovací tlačítko	energo
