Relé RD-2SY FF (2 C/O)
Vhodná pro aplikace s častými vibracemi a rázy (např. drážní sektor)

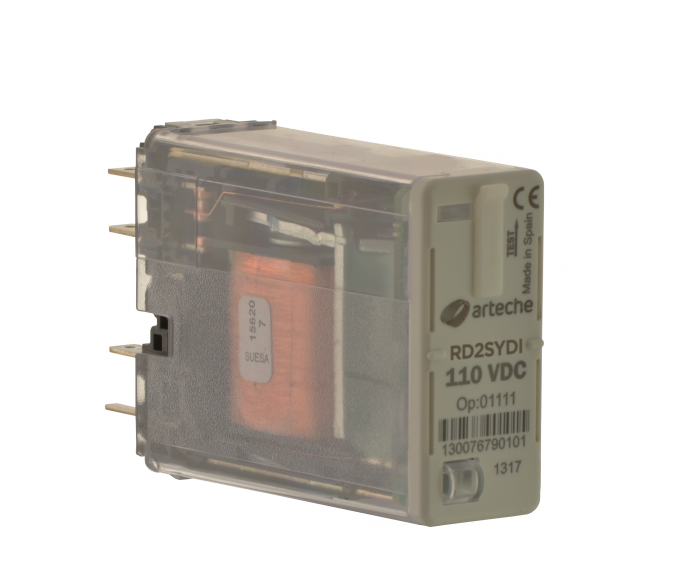

Mžikové relé ARTECHE RD-2SY FF pro drážní užití se dvěma přepínacími kontakty.
Přednosti relé:
- Vhodné pro aplikace s častými vibracemi a rázy (drážní aplikace, trolejbusy...)
- 2 C/O nesvařitelné kontakty (NO-WELD contacts)
- Otestování každého kusu 110.000 cykly sepnutí/rozepnutí
- Čárový kód, sériové číslo a protokol o kusové zkoušce ke každému relé
- Vysoký základní standard, vysoká kvalita a spolehlivost
- Provozní teploty od -65°C do 70°C (disponují i certifikátem EAC)
- Možnost přídavných voleb (LED, testovací tlačítko, mechanický ukazatel...)
- Kompletně vč. všech subdodavatelů vyrobeno ve Španělsku
| Charakteristika konstrukce relé | |
| Počet kontaktů: | 2 C/O |
| Volitelná rozšíření: | LED, testovací tlačítko, mechanický ukazatel... |
| Hmotnost: | 125 g |
| Rozměry: | 22,5 x 50,4 x 72,0 mm |
| Charakteristika cívky | |
| Standardní napětí:(1) |
24, 48, 72, 96, 110, 125, 220 Vdc * 24, 48, 63,5, 110, 127, 230, 400 (4) Vac (50-60 Hz) * |
| Rozsah napětí: | +25% ... -30% UN |
| Průměrná trvalá spotřeba: | 2,6 W |
| Provozní čas | |
| Čas sepnutí kontaktů: | <20 ms |
| Čas odpadu kontaktů: |
< 10 ms < 50 ms (v případě LED nebo VAC) |
| Kontakty | |
| Materiál kontaktů: | AgNi |
| Odpor kontaktů:(2) | < 15 mΩ |
| Max. odpor kontaktů:(3) | 40 mΩ při 10 A |
| Vzdálenost mezi kontakty: | 1,2 mm |
| Stálý proud: | 10 A |
| Mžikový proud: | 30 A (1s) / 80 A (200 ms) / 200 A (10 ms) |
| Min. proud/napětí: | 10mA, 12VDC |
| Max. spínací schopnost: | 40 A, 0,5 s, 110 Vdc / 30A, 1 s, 36 Vdc, 30.000 operací (1 op./ 15 s) |
| Vypínací schopnost: | Viz. katalog - křivky vypínací schopnosti (typ B) |
| Umax: | 250 Vdc / 400 Vac |
| Základní údaje | |
| Mechanická životnost: | 3 x 107 |
| Dielektrická pevnost: |
2 kV (mezi nezávislými obvody) 1,5 kV (mezi otevřenými kontakty) |
| Impulsní napětí: |
5 kV (mezi nezávislými obvody) 2,5 kV (mezi otevřenými kontakty) |
| Izolační odpor: | >1000 GΩ |
| Provozní teploty: | -65ºC ... +70ºC |
| Skladovací teploty: | -65ºC ... +85ºC |
| Max. provozní vlhkost: | 93% / +40ºC |
| Standardní nadmořská výška:(4) | <2000 m |
(1) Možnost libovolného napětí dle požadavku zákazníka
(2) Garantovaná hodnota z výroby
(3) Na konci životního cyklu výrobku
(4) V případě potřeby vyšší nadmořské výšky nás kontaktujte
Základní aplikované standardy:
- EN 60077 - Drážní zařízení - Elektrická zařízení drážních vozidel
- EN 50155 (IEC 60571) - Drážní zařízení - Elektronická zařízení drážních vozidel
- IEC 61373 - Zařízení drážních vozidel - Zkoušky rázy a vibracemi
- NF F 16-101 / NF F 16-102 - Rolling stock fire behaviour.
- EN 45545-2 - Drážní aplikace - Protipožární ochrana drážních vozidel, Část 2: Požadavky na požární vlastnosti materiálů a součástí
- RIA 12 - Základní specifikace pro ochranu trakce a elektronických zařízení drážních vozidel od přechodových napětí a přepětí ve stejnosměrných řídících systémech
- EN 50121-3-2:2006 - Elektromagnetická kompatibilita
- EN 50205 - Relé s nuceně ovládanými (mechanicky spřaženými) kontakty (WELD NO TRANSFER)
- NF F 70-031 - Odporový test nesvařitelnosti kontaktů (NO WELD CONTACTS)
- UIC 736R:2004 - Signalizační relé
- IEC 61810 - Elektromechanická dvoustavová relé
- IEC 60255 - Elektrická relé
- IEC 61812- Časová relé pro průmyslové a domovní užití
- IEC 60947 - Spínací a řídicí přístroje nízkého napětí
- IEC 61000 - Elektromagnetická kompatibilita
Nejčastější konfigurace relé:
| Konfigurace relé (značení) | Napájecí napětí | Doplňkové volby | Standard |
| RD-2SY 24VDC OP00000 FF | 24VDC | - | drážní |
| RD-2SY 24VDC OP00001 FF | 24VDC | testovací tlačítko | drážní |
| RD-2SY 24VDC OP01001 FF | 24VDC | LED, testovací tlačítko | drážní |
| RD-2SY 48VDC OP00000 FF | 48VDC | - | drážní |
| RD-2SY 48VDC OP00001 FF | 48VDC | testovací tlačítko | drážní |
| RD-2SY 48VDC OP01001 FF | 48VDC | LED, testovací tlačítko | drážní |
| RD-2SY 72VDC OP00000 FF | 72VDC | - | drážní |
| RD-2SY 110VDC OP00000 FF | 110VDC | - | drážní |
| RD-2SY 110VDC OP00001 FF | 110VDC | testovací tlačítko | drážní |
| RD-2SY 110VDC OP01001 FF | 110VDC | LED, testovací tlačítko | drážní |
| RD-2SY 230VAC OP00000 FF | 230VAC | - | drážní |
| RD-2SY 230VAC OP00001 FF | 230VAC | testovací tlačítko | drážní |
| RD-2SY 230VAC OP01001 FF | 230VAC | LED, testovací tlačítko | drážní |
