Relé RJ-8SYDI FF (8 C/O, dioda)

Pro aplikace s častými vibracemi a rázy (např. drážní sektor) se zpětnou ochrannou diodou

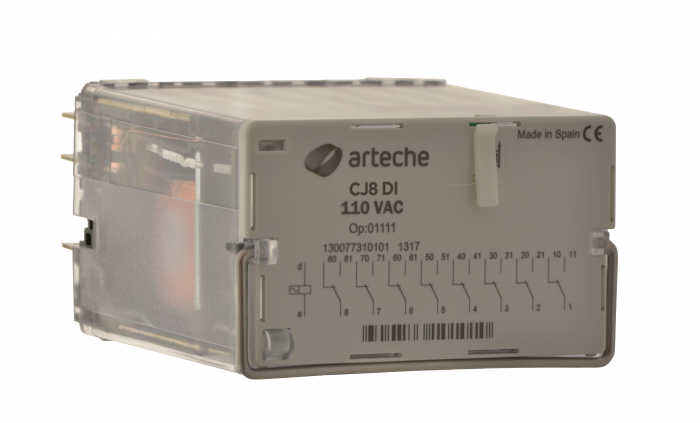

Mžikové relé ARTECHE RJ-8SYDI FF pro drážní užití s osmi přepínacími kontakty a zpětnou ochrannou diodou.

Přednosti relé:

Charakteristika konstrukce relé
Počet kontaktů: 8 C/O
Extra funkce: Ochranná dioda
Rozšíření v základu: Testovací tlačítko (standard)
Volitelná rozšíření : LED, mechanický ukazatel...
Hmotnost: 500 g
Rozměry: 82,5 x 50,4 x 72,0 mm
Charakteristika cívky
Standardní napětí:(1) 24, 48, 72, 96, 110, 125, 220 Vdc *
24, 48, 63,5, 110, 127, 230, 400 (4) Vac (50-60 Hz) *
Rozsah napětí: +25% ... -30% UN
Průměrná trvalá spotřeba: 6 W
Provozní čas
Čas sepnutí kontaktů: <20 ms
Čas odpadu kontaktů: < 50 ms
Kontakty
Materiál kontaktů: AgNi
Odpor kontaktů:(2) 15 mΩ
Max. odpor kontaktů:(3) 40 mΩ při 10 A
Vzdálenost mezi kontakty: 1,2 mm
Stálý proud: 10 A
Mžikový proud: 30 A (1s) / 80 A (200 ms) / 200 A (10 ms)
Min. proud/napětí: 10mA, 12VDC
Max. spínací schopnost: 40 A, 0,5 s, 110 Vdc / 30A, 1 s, 36 Vdc, 30.000 operací (1 op./ 15 s)
Vypínací schopnost: Viz. katalog - křivky vypínací schopnosti (typ B)
Umax: 250 Vdc / 400 Vac
Základní údaje
Mechanická životnost: 3 x 107
Dielektrická pevnost: 2 kV (mezi nezávislými obvody)
1,5 kV (mezi otevřenými kontakty)
Impulsní napětí: 5 kV (mezi nezávislými obvody)
2,5 kV (mezi otevřenými kontakty)
Izolační odpor: >1000 GΩ
Provozní teploty: -65ºC ... +70ºC
Skladovací teploty: -65ºC ... +85ºC
Max. provozní vlhkost: 93% / +40ºC
Standardní nadmořská výška:(4) <2000 m

(1) Možnost libovolného napětí dle požadavku zákazníka
(2) Garantovaná hodnota z výroby
(3) Na konci životního cyklu výrobku
(4) V případě potřeby vyšší nadmořské výšky nás kontaktujte

Základní aplikované standardy:

Nejčastější konfigurace relé:

Konfigurace relé (značení) Napájecí napětí Doplňkové volby Standard
RJ-8SYDI 24VDC OP00001 FF 24VDC testovací tlačítko drážní
RJ-8SYDI 24VDC OP01001 FF 24VDC LED, testovací tlačítko drážní
RJ-8SYDI 48VDC OP00001 FF 48VDC testovací tlačítko drážní
RJ-8SYDI 48VDC OP01001 FF 48VDC LED, testovací tlačítko drážní
RJ-8SYDI 72VDC OP00001 FF 72VDC testovací tlačítko drážní
RJ-8SYDI 72VDC OP01001 FF 72VDC LED, testovací tlačítko drážní
RJ-8SYDI 110VDC OP00001 FF 110VDC testovací tlačítko drážní
RJ-8SYDI 110VDC OP01001 FF 110VDC LED, testovací tlačítko drážní
