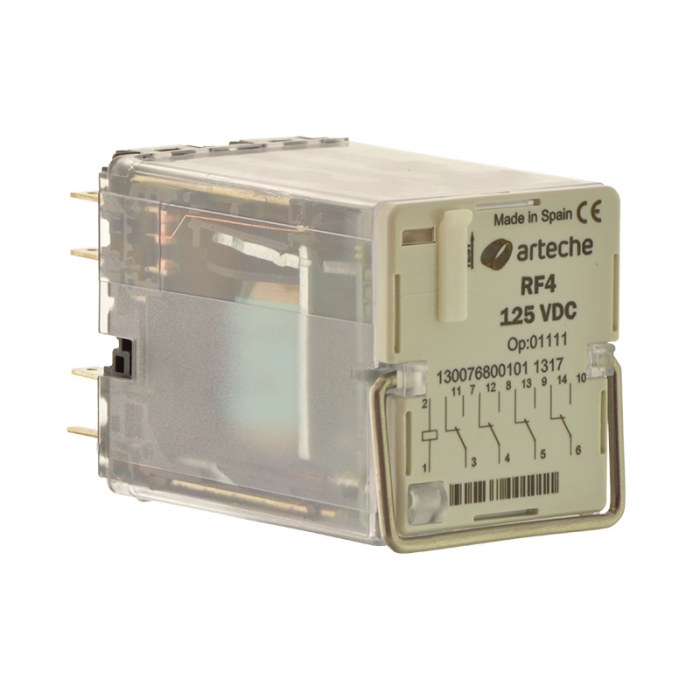

Relé RF-4SY (4PDT, seismické)

4 C/O, 10A, AgNi, seismické, multiplikace kontaktů přímo k vypínacímu a ovládacímu obvodu

Mžikové relé ARTECHE RF-4SY pro užití v energetice, bezpečnostních obvodech a průmyslu se čtyřmi přepínacími kontakty, jmenovitým proudem 10A a seismickou odolností (vibrace a rázy).

Přednosti relé:

Charakteristika konstrukce relé
Počet kontaktů: 4 C/O
Volitelná rozšíření: LED, testovací tlačítko, mechanický ukazatel...
Hmotnost: 250 g
Rozměry: 42,5 x 50,4 x 72,0 mm
Charakteristika cívky
Standardní napětí:(1) 24, 48, 72, 96, 110, 125, 220 Vdc *
24, 48, 63,5, 110, 127, 230, 400 (4) Vac (50-60 Hz) *
Rozsah napětí: +25% ... -30% UN
Průměrná trvalá spotřeba: 3,9 W
Provozní čas
Čas sepnutí kontaktů: <20 ms
Čas odpadu kontaktů: < 10 ms
< 50 ms (v případě LED nebo VAC)
Kontakty
Materiál kontaktů: AgNi
Odpor kontaktů:(2) < 30 mΩ (< 15 mΩ pro řadu FF)
Vzdálenost mezi kontakty: 1,2 mm
Stálý proud: 10 A
Mžikový proud: 30 A (1s) / 80 A (200 ms) / 200 A (10 ms)
Max. spínací schopnost: Viz. katalog - křivky vypínací schopnosti (typ B, 50.000 operací)
Vypínací schopnost: Viz. katalog - křivky vypínací schopnosti (typ B)
Umax: 250 Vdc / 400 Vac
Základní údaje
Mechanická životnost: 107
Provozní teploty: -65ºC ... +70ºC
Skladovací teploty: -65ºC ... +85ºC
Max. provozní vlhkost: 93% / +40ºC
Standardní nadmořská výška:(3) <2000 m

(1) Možnost libovolného napětí dle požadavku zákazníka
(2) Garantovaná hodnota z výroby
(3) V případě potřeby vyšší nadmořské výšky nás kontaktujte

Základní aplikované standardy:

Nejčastější konfigurace relé:

Konfigurace relé (značení) Napájecí napětí Doplňkové volby Standard
RF-4 24VDC OP:00000 24 VDC - energo
RF-4SY 24VDC OP:00001 24 VDC testovací tlačítko energo
RF-4SY 24VDC OP:01001 24 VDC LED, testovací tlačítko energo
RF-4SY 48VDC OP:00000 48 VDC - energo
RF-4SY 48VDC OP:00001 48 VDC testovací tlačítko energo
RF-4SY 48VDC OP:01001 48 VDC LED, testovací tlačítko energo
RF-4SY 110VDC OP:00000 110 VDC - energo
RF-4SY 110VDC OP:00001 110 VDC testovací tlačítko energo
RF-4SY 110VDC OP:01001 110 VDC LED, testovací tlačítko energo
RF-4SY 220VDC OP:00000 220 VDC - energo
RF-4SY 220VDC OP:00001 220 VDC testovací tlačítko energo
RF-4SY 220VDC OP:01001 220 VDC LED, testovací tlačítko energo
RF-4SY 230VAC OP:00000 230 VAC - energo
RF-4SY 230VAC OP:00001 230 VAC testovací tlačítko energo
RF-4SY 230VAC OP:01001 230 VAC LED, testovací tlačítko energo
