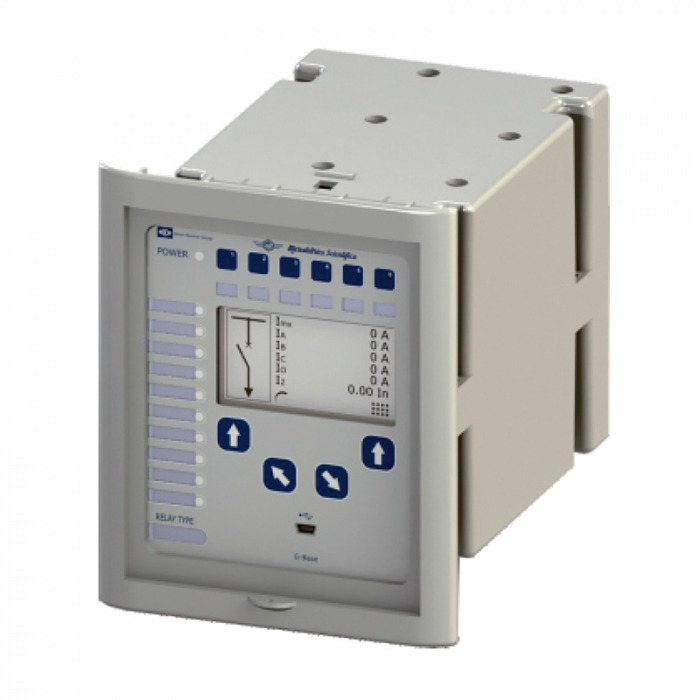

MC2-30T, ochranné relé třífázové + nulový proud

ANSI funkce: F49, F50/51, F50N/51N, F46, 74TCS, F51BF, F79

Ochranné relé MC2-30T je součástí nové generace ochranných relé řady G-Base od výrobce Microelettrica Scientifica. Jedná se o řadu pro obecné využití jak zejména v energetice, tak i průmyslu. Díky vysoké míře konfigurovatelnosti je ideálním řešením pro ochranu a automatizaci.

Ochranná relé řady G-Base jsou postavena na stejném mikroprocesoru, který využívá vysoce výkonná řada ochran G-Pro.

Platforma G-Base je založena na čtyř-kanálové konfiguraci, která umožňuje využití prodoudových a napěťových ochranných funkcí.

Ochrana MC2-30T, součást řady G-Base, byla navržena jako ochranné relé určené především pro rozhraní k distribuční soustavě el. energie.

Ochranné funkce

F49: Tepelná ochrana (1 prvek)
F50/51: Nadproud, se standarními IEC inverzními časovými křivkami (3 prvky)
F50N/51N: Zemní chyba, se standarními IEC inverzními časovými křivkami (3 prvky)
F46: Inverzní sekvence
74TCS: Hlídání vypínacího obvodu
F51BF: Nadproudová ochrana vypínače
F79: Čtyřnásobně programovatelné automatické opětovné zapnutí (autoreclosing) vč. koordinace sekvence a vypínacího tlačítka

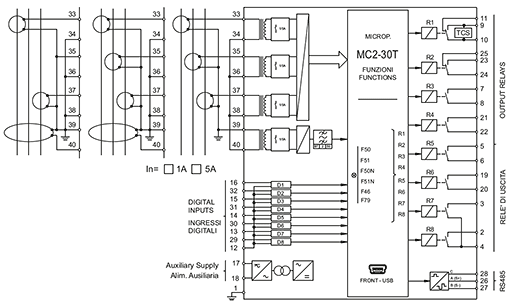

Měření

Měření v reálném čase (IA - IB - IC - Io)
Záznamenávání maximálních hodnot a nárůstů
Záznamenávání vypnutí

Základní charakteristiky

Přesnost:	2% In - 0.2% On ... pro měření 2% + (to = 20 ÷ 30ms @ 2xls) ... pro časy
Jmenovitý proud:	In = 1A/5A - On = 1A/5A
Proudové přetížení	500A na 1 sekundu, 20A stále
Zatížení na proudovém vstupu:	0.1VA při In = 1A; 0.3Va při In = 5A
Průměrná spotřeba:	< 7 VA
Výstupní relé:	6A, Vn = 250V A.C. odporové spínání = 1500W (400V max) spínání = 30 A (špička) 0,5 sekundy; rozpínání = 0,3 A, 110 Vcc, L/R = 40 ms (100.000 operací)
