Zemnící VN a NN odporníky

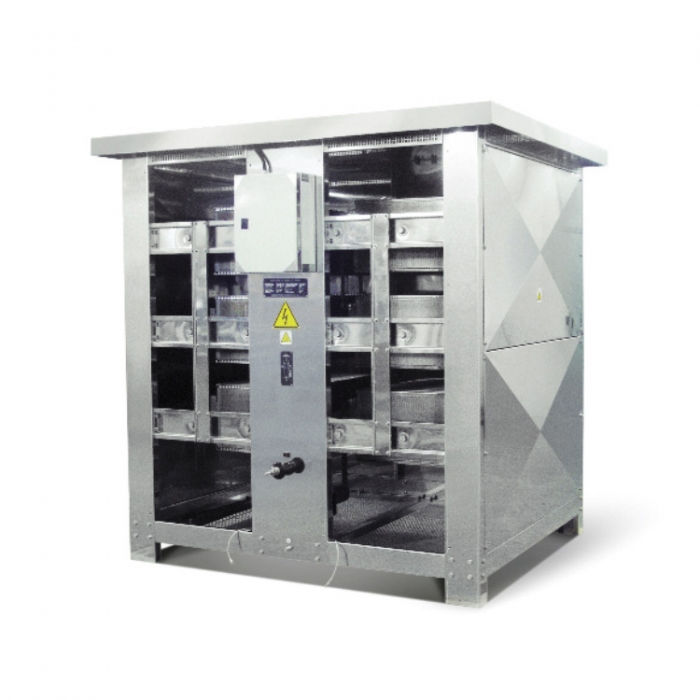

Zemnící odporníky (VN, NN)

  Odkaz na stránky výrobce

Vysokonapěťové a nízkonapěťové

Při zkratu mezi fází a zemí může dojít k nevratnému poškození sítě a zařízení k ní připojených (transformátory, generátory...), proto je velice důležité eliminovat dopady těchto nežádoucích zkratů. Zemnící odporník omezí poruchový proud, který vzniká v důsledku fázových zkratů, a to až do doby než ochrany sítě nezareagují.

Hlavními výhodami zemnících odporníků oproti alternativním metodám jsou:

• Jednodušší detekce místa poruchy
• Omezení zkratového proudu
• Žádné přechodné přepětí

Parametry potřebné pro návrh zemnícího odporníku se mohou výrazně lišit. Výrobce odporníků, spol. Microelettria Scientifica, vyrobila zemnící odporníky pro sítě nízkého napětí (< 1kV) až po sítě vysokého napětí (třídy izolace 132kV), od hodnot poruchového proudu 30A až po více jak 10kA.

Základní požadované parametry:

• Nominální napětí
• Poruchový proud
• Doba trvání chyby

Ostatní parametry:

• Stupeň krytí:  IP00 ... IP55 (standardně IP23)
• Povrchová úprava: pozink, nerezové oceli AISI304 nebo AISI316, nátěr dle RAL (standardně pozink)
• Jmenovitý stejnosměrný proud (při vysokém stupni krytí může mít výrazný vliv na odporník)
• Individuální požadavky okolního prostředí a nadmořské výšky
• Pomocné komponenty jako jsou proudové měniče, spínače, odpojovače...
