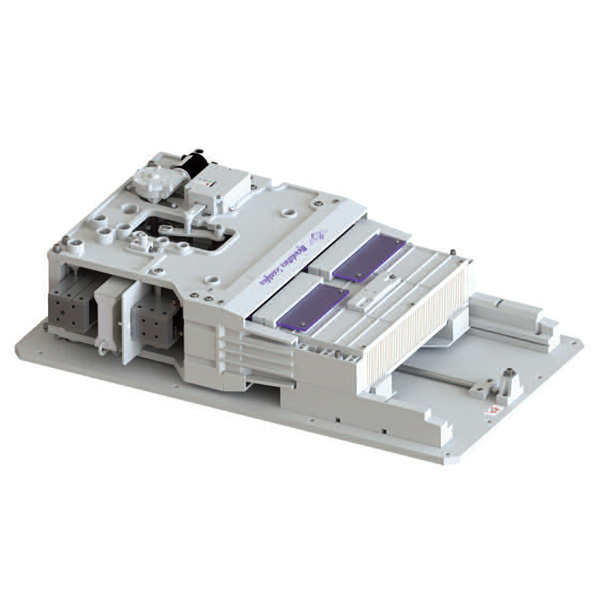

Rychlovypínač IR 4000 VH
Palubní, 1800/3600V, 3000/4500A, horizontální kompaktní provedení
IR 4000 VH je horizontální stejnosměrný jednopólový rychlovypínač určený pro drážní vozidla (palubní aplikace). Své užití nalezne na lokomotivách, příměstských jednotkách, rychlovlacích aj.
Jedná se o rychlovypínač s nezávislým vypínáním. Spínání je zajišťováno motorem nezávislým od přídržného mechanismu, který je magnetického typu - přídržná cívka.
Rychlovypínač je vybaven okamžitým přímým rozepnutím v případě nadproudu, což může být jak jednosměrné nebo obousměrné.
Referenční norma IEC 60077.
| Jednotlivé typy rychlovypínačů série IR 4000 VH | |||
| Napětí | Přídržný mechanismus | Tepelný proud | |
| 3000 A | 4500 A | ||
| 1800 V | Přídržná cívka | IR 4030 VH 18M | IR 4045 VH 18M |
| 3600 V | Přídržná cívka | IR 4030 VH 36M | IR 4045 VH 36M |
| Základní charakteristiky | |
| Počet pólů: | 1 NO |
| Pozice: | horizontální |
| Bloky pomocných kontaktů: | 5 NO + 6 NC |
| Materiál zhášecí komory: | keramická |
| Materiál hlavních kontaktů: | AgSnO2 |
| Materiál vyfukovacích kontaktů: | AgW |
| Elektrické charakteristiky | |
| Jmenovité provozní napětí UNe: | 1800 VDC | 3600 VDC |
| Max. provozní napětí: | 2000 VDC | 4000 VDC |
| Jmenovité izolační napětí OV4 /PD3A: | 3700 VDC | 4800 VDC |
| Jmenovité izolační napětí OV3 /PD3: | 3700 VDC | 4800 VDC |
|
Konvenční tepelný proud v neuzavřeném prostoru při 40°C: |
3000 / 4500 A |
| Vypínací schopnost [kA/ms]: | |
| - T1: | 90 / 0 | 55 / 0 |
| - T2: | 60 / 15 | 50 / 15 |
| - T3: | 50 / 40 | 50 / 30 |
| - T4: | 35 / 100 | 50 / 50 |
| Jmenovitý provozní cyklus: | 0 - 20s - CO - 60s - CO |
| Špičkové napětí na oblouku: | až 3 x UNm |
| Standardní rozsahy vypínání: |
0.9 ... 1.5 kA, 1.4 ... 2.7 kA 2.0 ... 3.4 kA, 2.8 ... 4.7 kA |
| Mechanické charakteristiky | |
| Min. mechanická odolnost: | 4x50000 cyklů |
| Elektrická životnost: | 4x200 [In @ Un] |
| Vibrace a rázy (IEC 61373): | Kat. 1 - třída B |
| Váha: | 197-205 kg |
| Ovládací obvod | |
| Rozsah ovládacího napětí: | -30% ... +25% |
| Spínací mechanismus: | DC motor |
| Přídržný mechanismus: | přídržná cívka / permanentní magnet |
| Špičkový příkon při sepnutí: | 500 W / 0,01 s |
| Nominální příkon při sepnutí: | 360 W / 1,5 s |
| Verze s přídržnou cívkou: | |
| - Nominální přídržný příkon při 20°C: | 25 W |
| - Nominální příkon při rozepnutí při 20°C: | 0 W |
| - Čas řízeného rozepnutí: | < 50 ms |
| Pomocné kontakty | |
| Typ: | jazýčkové kontakty (vakuová technologie) |
| Napětí: | 24, 36, 48, 72 a 110 VDC |
| Jmenovitý proud: | 5 A |
| Max. vypínací příkon s induktivní zátěží τ=2ms | 120 W |
| Max. vypínací proud s induktivní zátěží τ=2ms | 3 A |
| Max. vypínací napětí s induktivní zátěží τ=2ms | 250 V |
| Min. hodnota proudu při 24 VDC | 5 mA |
| Připojení: | Fast-on 2.5 x 0.8mm nebo LV |
| Pracovní podmínky | |
| Skladovací teplota: | -50°C ... +85°C |
| Provozní teplota: | -40°C ... +70°C |
| Stupeň znečištění: | PD3A |
| Přepěťová kategorie (EN 50124-1): | OV4 |
| Vzdušná vzdálenost: | 40 mm |
| Povrchová cesta: | 80 mm |
| Odolost proti plazivým proudům (CTI): | > 600 |
| Max. nadmořká výška bez dopadu na výkon: | 2000 m.n.m. |
| Vlhkost: |
10 ... 95% RH |
