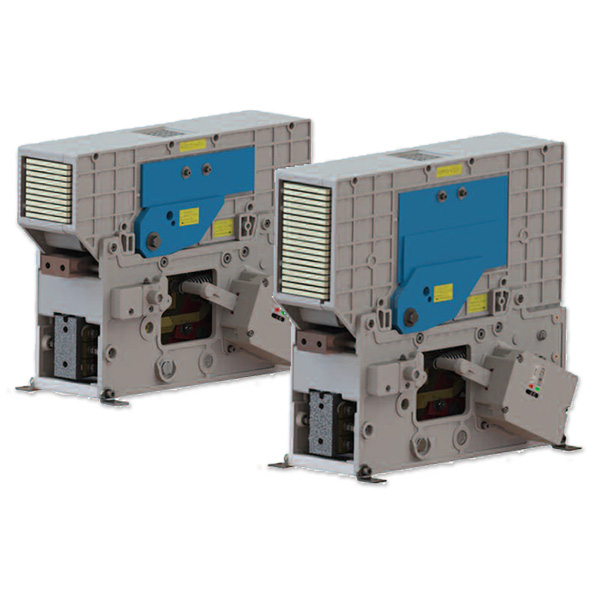

Rychlovypínač IR 3000 VV

Palubní, 900/1800V, 1500/3000A, vertikální kompaktní provedení

IR 3000 VV je vertikální stejnosměrný jednopólový rychlovypínač určený pro drážní vozidla (palubní aplikace). Své užití nalezne především na vozidlech městské dopravy.

Jedná se o rychlovypínač s nezávislým vypínáním. Spínání je zajišťováno motorem nezávislým od přídržného mechanismu, který je magnetického typu - přídržná cívka.

Rychlovypínač je vybaven okamžitým přímým rozepnutím v případě nadproudu, což může být jak jednosměrné nebo obousměrné. Je vyráběn ve dvou provedeních komor - velikost L (low) a M (medium).

Referenční norma IEC 60077.


Jednotlivé typy rychlovypínačů série IR 3000 VV
Napětí Přídržný mechanismus Tepelný proud
1500 A 3000 A
900 V Přídržná cívka IR 3015 VV 09L  IR 3030 VV 09L
IR 3015 VV 09M IR 3030 VV 09M
1800 V Přídržná cívka IR 3015 VV 18M IR 3030 VV 18M



Základní charakteristiky
Počet pólů: 1 NO
Pozice: vertikální
Bloky pomocných kontaktů: 5 NO + 6 NC
Materiál zhášecí komory: keramická
Materiál hlavních kontaktů: AgSnO2
Materiál vyfukovacích kontaktů: AgW
Elektrické charakteristiky
Jmenovité provozní napětí: 900 VDC   |   1800 VDC
Max. provozní napětí: 1000 VDC   |   2000 VDC
Jmenovité izolační napětí [UNm]: 2300
Konvenční tepelný proud v neuzavřeném
prostoru při 40°C:
1500 / 3000 A
Vypínací schopnost [kA/ms]:
     - T1 30 / 0      |       50 / 0       |     30 / 0
     - T2 30 / 15    |    32.5 / 15    |     30 / 15
     - T3 30 / 50    |    30 / 50       |     30 / 40
     - T4 30 / 150  |    30 / 150    |      30 / 1000
Jmenovitý provozní cyklus: 0 - 20s - CO - 60s - CO
Špičkové napětí na oblouku: až 3 x UNm
Standardní rozsahy vypínání: 1.0 ... 1.8 kA, 1.5 ... 2.7 kA
2.2 ... 4.0 kA, 3.3 ... 6.0 kA
Mechanické charakteristiky
Mechanický životnost: 6x50000 cyklů
Elektrická životnost: 4x200 [In @ Un]
Vibrace a rázy (IEC 61373): Kat. 1 - třída B
Váha [LP / MP verze]: 44 / 54 kg
Ovládací obvod
Rozsah ovládacího napětí: -30% ... +25%
Spínací mechanismus: DC motor
Přídržný mechanismus: přídržná cívka / permanentní magnet
Špičkový příkon při sepnutí: 400 W / 0,01 s
Nominální příkon při sepnutí: 200 W / 1,5 s
Verze s přídržnou cívkou:
     - Nominální přídržný příkon při 20°C: 50 W
     - Nominální příkon při rozepnutí při 20°C: 0 W
     - Čas řízeného rozepnutí: < 50 ms
Pomocné kontakty
Typ: jazýčkové kontakty (vakuová technologie)
Napětí: 24, 36, 48, 72 a 110 VDC
Jmenovitý proud: 5 A
Max. vypínací příkon s induktivní zátěží τ=2ms 120 W
Max. vypínací proud s induktivní zátěží τ=2ms 3 A
Max. vypínací napětí s induktivní zátěží τ=2ms 250 V
Min. hodnota proudu při 24 VDC 5 mA
Pracovní podmínky
Skladovací teplota: -50°C ... +85°C
Provozní teplota: -30°C ... +70°C
Stupeň znečištění: PD3
Přepěťová kategorie (EN 50124-1): OV4
Vzdušná vzdálenost: 14 mm
Povrchová cesta: 32,2 mm
Odolost proti plazivým proudům (CTI): > 600
Max. nadmořká výška bez dopadu na výkon: 2000 m.n.m.
Vlhkost: 10 ... 95% RH
