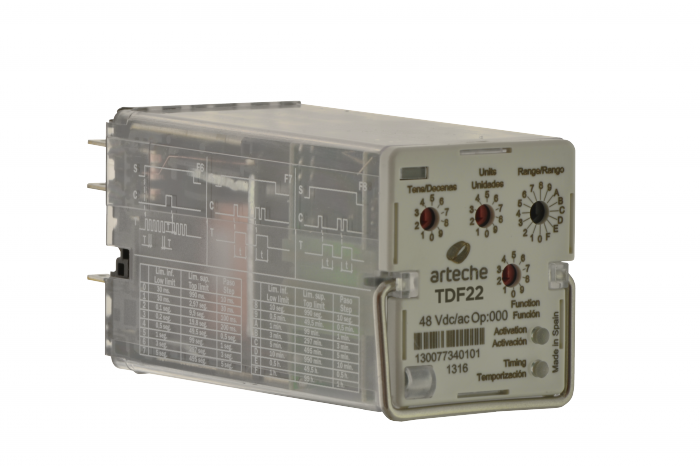

Časové relé TDF-22 FF, 2(T) + 2(I) C/O

Časové relé se 2 časovými a 2 mžikovými C/O kontakty, drážní použití

Časové pomocné relé ARTECHE TDF-22 FF pro drážní užití se dvěma přepínacími časovými kontakty a dvěma přepínacími mžikovými kontakty.

Přednosti relé:

Charakteristika konstrukce relé
Počet časových kontaktů: 2 C/O
Počet mžikových kontaktů: 2 C/O
Rozšíření v základu: LED
Hmotnost: 265 g
Rozměry: 42,5 x 50,4 x 96,6 mm
Charakteristika cívky
Standardní napětí:(1) 24, 48, 72, 96, 110, 125, 220, 250 VDC/VAC (50-60 Hz)
Rozsah napětí: +25% ... -30% U(kromě rozsahu 250V)
Průměrná trvalá spotřeba: 5,35 W
Provozní čas
Nastavitelný časový rozsah: 30 ms ... 99 h
Čas sepnutí kontaktů: < 23 ms
Čas odpadu kontaktů: < 40 ms
Kontakty
Typ kontaktů: 4 C/O (přepínací)
Materiál kontaktů: AgNi
Odpor kontaktů:(2) 15 mΩ
Max. odpor kontaktů:(3) 40 mΩ při 10 A
Vzdálenost mezi kontakty: 1,2 mm
Stálý proud: 10 A
Mžikový proud: 30 A (1s) / 80 A (200 ms) / 200 A (10 ms)
Min. proud/napětí: 10mA, 12VDC
Max. spínací schopnost: 40 A, 0,5 s, 110 Vdc / 30A, 1 s, 36 Vdc, 30.000 operací (1 op./ 15 s)
Vypínací schopnost: Viz. katalog - křivky vypínací schopnosti (typ B)
Umax: 250 Vdc / 400 Vac
Základní údaje
Mechanická životnost: 3 x 107
Dielektrická pevnost: 2 kV (mezi nezávislými obvody)
1,5 kV (mezi otevřenými kontakty)
Impulsní napětí: 5 kV (mezi nezávislými obvody)
2,5 kV (mezi otevřenými kontakty)
Izolační odpor: >1000 GΩ
Provozní teploty: Do 125 VDC: -40ºC ... +70ºC
220 Vdc - 250 Vdc: -40º ... +55ºC
Skladovací teploty: -50ºC ... +85ºC
Max. provozní vlhkost: 93% / +40ºC
Standardní nadmořská výška:(4) <2000 m

(1) Možnost libovolného napětí dle požadavku zákazníka
(2) Garantovaná hodnota z výroby
(3) Na konci životního cyklu výrobku
(4) V případě potřeby vyšší nadmořské výšky nás kontaktujte

Základní aplikované standardy:

Nejčastější konfigurace relé:

Konfigurace relé (značení) Napájecí napětí Signál časování Standard
TDF-22 24VDC/VAC OP000  FF 24 VDC/VAC shodný s napájecím drážní
TDF-22 24VDC/VAC OP020  FF 24 VDC/VAC 48 VDC/VAC drážní
TDF-22 24VDC/VAC OP040  FF 24 VDC/VAC 72 VDC/VAC drážní
TDF-22 24VDC/VAC OP060  FF 24 VDC/VAC 110 VDC/VAC drážní
TDF-22 24VDC/VAC OP080  FF 24 VDC/VAC 220 VDC/VAC drážní
TDF-22 48VDC/VAC OP000  FF 48 VDC/VAC shodný s napájecím drážní
TDF-22 48VDC/VAC OP010  FF 48 VDC/VAC 24 VDC/VAC drážní
TDF-22 48VDC/VAC OP040  FF 48 VDC/VAC 72 VDC/VAC drážní
TDF-22 48VDC/VAC OP060  FF 48 VDC/VAC 110 VDC/VAC drážní
TDF-22 48VDC/VAC OP080  FF 48 VDC/VAC 220 VDC/VAC drážní
TDF-22 110VDC/VAC OP000  FF 110 VDC/VAC shodný s napájecím drážní
TDF-22 110VDC/VAC OP010  FF 110 VDC/VAC 24 VDC/VAC drážní
TDF-22 110VDC/VAC OP020  FF 110 VDC/VAC 48 VDC/VAC drážní
TDF-22 110VDC/VAC OP040  FF 110 VDC/VAC 72 VDC/VAC drážní
TDF-22 110VDC/VAC OP080  FF 110 VDC/VAC 220 VDC/VAC drážní
TDF-22 220VDC/VAC OP000  FF 220 VDC/VAC shodný s napájecím drážní
TDF-22 220VDC/VAC OP010  FF 220 VDC/VAC 24 VDC/VAC drážní
