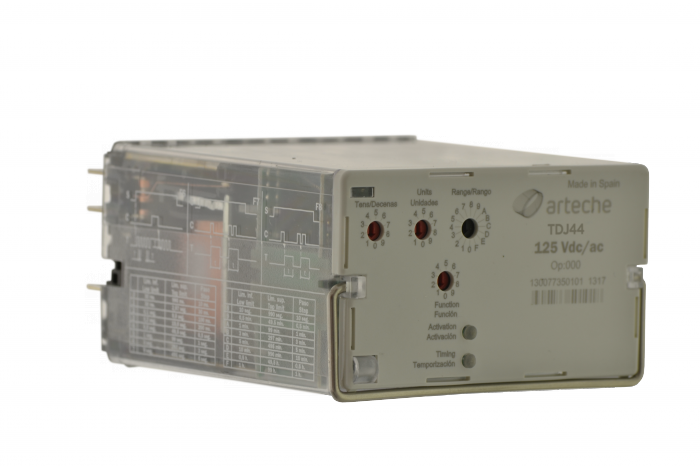

Časové relé TDJ-44 FF, 4(T) + 4(I) C/O
Časové relé se 4 časovými a 4 mžikovými C/O kontakty, drážní použití
Časové pomocné relé ARTECHE TDJ-44 FF pro drážní užití se čtyřmi časovými a čtyřmi mžikovými přepínacími kontakty.
Přednosti relé:
- 4 časové a 4 mžikové C/O nesvařitelné kontakty (NO-WELD contacts)
- 9 funkcí (přítah, odpad, cyklus...)
- Nastavitelné zpoždění 30ms ... 99h
- Vhodné pro aplikace s častými vibracemi a rázy (drážní aplikace, trolejbusy...)
- Testování každého kusu 110.000 cykly sepnutí/rozepnutí (ve výrobě)
- Čárový kód, sériové číslo a protokol o kusové zkoušce ke každému relé
- Vysoký základní standard, vysoká kvalita a spolehlivost
- Provozní teploty od -40°C do 70°C
- Možnost přídavných voleb (LED, testovací tlačítko, mechanický ukazatel...)
- Kompletně vyrobeno ve Španělsku (vč. všech subdodavatelů)
| Charakteristika konstrukce relé | |
| Počet časových kontaktů: | 4 C/O |
| Počet mžikových kontaktů: | 4 C/O |
| Rozšíření v základu: | LED |
| Hmotnost: | 500 g |
| Rozměry: | 82,5 x 50,4 x 96,6 mm |
| Charakteristika cívky | |
| Standardní napětí:(1) | 24, 48, 72, 96, 110, 125, 220, 250 VDC/VAC (50-60 Hz) |
| Rozsah napětí: | +25% ... -30% UN (kromě rozsahu 250V: +10% -20%) |
| Průměrná trvalá spotřeba: | 6 W |
| Provozní čas | |
| Nastavitelný časový rozsah: | 30 ms ... 99 h |
| Čas sepnutí kontaktů: | < 23 ms |
| Čas odpadu kontaktů: | < 50 ms |
| Kontakty | |
| Typ kontaktů: | 8 C/O (přepínací) |
| Materiál kontaktů: | AgNi |
| Odpor kontaktů:(2) | < 15 mΩ |
| Max. odpor kontaktů:(3) | 40 mΩ při 10 A |
| Vzdálenost mezi kontakty: | 1,2 mm |
| Stálý proud: | 10 A |
| Mžikový proud: | 30 A (1s) / 80 A (200 ms) / 200 A (10 ms) |
| Min. proud/napětí: | 10mA, 12VDC |
| Max. spínací schopnost: | 40 A, 0,5 s, 110 Vdc / 30A, 1 s, 36 Vdc, 30.000 operací (1 op./ 15 s) |
| Vypínací schopnost: | Viz. katalog - křivky vypínací schopnosti (typ B) |
| Umax: | 250 Vdc / 400 Vac |
| Základní údaje | |
| Mechanická životnost: | 3 x 107 |
| Dielektrická pevnost: |
2 kV (mezi nezávislými obvody) 1,5 kV (mezi otevřenými kontakty) |
| Impulsní napětí: |
5 kV (mezi nezávislými obvody) 2,5 kV (mezi otevřenými kontakty) |
| Izolační odpor: | >1000 GΩ |
| Provozní teploty: |
Do 125 VDC: -40ºC ... +70ºC 220 Vdc - 250 Vdc: -40º ... +55ºC |
| Skladovací teploty: | -50ºC ... +85ºC |
| Max. provozní vlhkost: | 93% / +40ºC |
| Standardní nadmořská výška:(4) | <2000 m |
(1) Možnost libovolného napětí dle požadavku zákazníka
(2) Garantovaná hodnota z výroby
(3) Na konci životního cyklu výrobku
(4) V případě potřeby vyšší nadmořské výšky nás kontaktujte
Základní aplikované standardy:
- EN 60077 - Drážní zařízení - Elektrická zařízení drážních vozidel
- EN 50155 (IEC 60571) - Drážní zařízení - Elektronická zařízení drážních vozidel
- IEC 61373 - Zařízení drážních vozidel - Zkoušky rázy a vibracemi
- NF F 16-101 / NF F 16-102 - Rolling stock fire behaviour.
- EN 45545-2 - Drážní aplikace - Protipožární ochrana drážních vozidel, Část 2: Požadavky na požární vlastnosti materiálů a součástí
- RIA 12 - Základní specifikace pro ochranu trakce a elektronických zařízení drážních vozidel od přechodových napětí a přepětí ve stejnosměrných řídících systémech
- EN 50121-3-2:2006 - Elektromagnetická kompatibilita
- EN 50205 - Relé s nuceně ovládanými (mechanicky spřaženými) kontakty (WELD NO TRANSFER)
- NF F 70-031 - Odporový test nesvařitelnosti kontaktů (NO WELD CONTACTS)
- UIC 736R:2004 - Signalizační relé
- IEC 61810 - Elektromechanická dvoustavová relé
- IEC 60255 - Elektrická relé
- IEC 61812- Časová relé pro průmyslové a domovní užití
- IEC 60947 - Spínací a řídicí přístroje nízkého napětí
- IEC 61000 - Elektromagnetická kompatibilita
Nejčastější konfigurace relé:
| Konfigurace relé (značení) | Napájecí napětí | Signál časování | Standard |
| TDF-44 24VDC/VAC OP000 FF | 24 VDC/VAC | shodný s napájecím | drážní |
| TDF-44 24VDC/VAC OP020 FF | 24 VDC/VAC | 48 VDC/VAC | drážní |
| TDF-44 24VDC/VAC OP040 FF | 24 VDC/VAC | 72 VDC/VAC | drážní |
| TDF-44 24VDC/VAC OP060 FF | 24 VDC/VAC | 110 VDC/VAC | drážní |
| TDF-44 24VDC/VAC OP080 FF | 24 VDC/VAC | 220 VDC/VAC | drážní |
| TDF-44 48VDC/VAC OP000 FF | 48 VDC/VAC | shodný s napájecím | drážní |
| TDF-44 48VDC/VAC OP010 FF | 48 VDC/VAC | 24 VDC/VAC | drážní |
| TDF-44 48VDC/VAC OP040 FF | 48 VDC/VAC | 72 VDC/VAC | drážní |
| TDF-44 48VDC/VAC OP060 FF | 48 VDC/VAC | 110 VDC/VAC | drážní |
| TDF-44 48VDC/VAC OP080 FF | 48 VDC/VAC | 220 VDC/VAC | drážní |
| TDF-44 110VDC/VAC OP000 FF | 110 VDC/VAC | shodný s napájecím | drážní |
| TDF-44 110VDC/VAC OP010 FF | 110 VDC/VAC | 24 VDC/VAC | drážní |
| TDF-44 110VDC/VAC OP020 FF | 110 VDC/VAC | 48 VDC/VAC | drážní |
| TDF-44 110VDC/VAC OP040 FF | 110 VDC/VAC | 72 VDC/VAC | drážní |
| TDF-44 110VDC/VAC OP080 FF | 110 VDC/VAC | 220 VDC/VAC | drážní |
| TDF-44 220VDC/VAC OP000 FF | 220 VDC/VAC | shodný s napájecím | drážní |
| TDF-44 220VDC/VAC OP010 FF | 220 VDC/VAC | 24 VDC/VAC | drážní |
