Přídržné spony pro relé

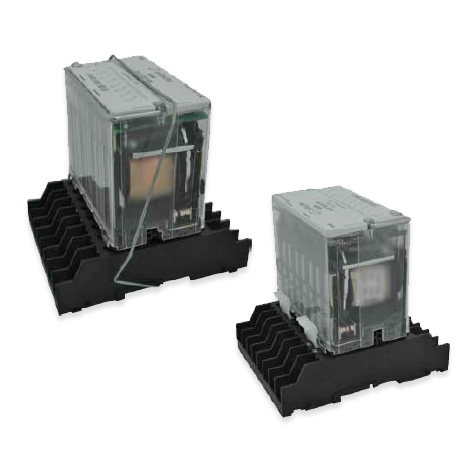

Univerzální plastové a kovové přídržné spony
Přídržné spony (příchytky) zajišťují pevné spojení relé s paticí i v případě vysokých vibrací a rázů.
Využívání těchto přídržných spon by mělo být v aplikacích se silnými vibracemi povinné (dráha, kolejová vozidla).
Základní 2 typy přídržných spon/klipsů:
-
Univerzální plastové přídržné klipsy E0
Tyto plastové klipsy lze nacvaknout do jakékoliv patice ARTECHE:
- pro relé velikosti D a F je potřeba 2ks
- pro relé velikosti J je potřeba 4ks
Vhodné pro všechna relé řad RD, RF, RJ, TDF, TDJ, CD, CF, CJ a RBF
-
Kovové spony přes relé
Tyto kovové spony jsou dodávány v mnoha typech. Přesný typ spony je stanoven typem vybrané patice a vybraného relé (různé velikosti a výšky).
Ukázka použití přídržných klipsů E0:

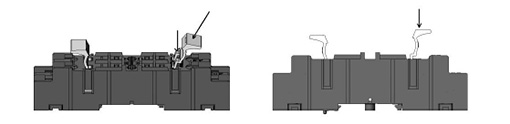

Montáž ("nacvaknutí") spony na patici

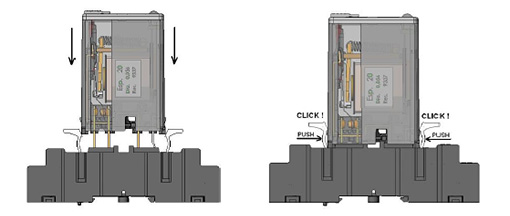

Zajištění relé v patici pomocí přídržných spon E0

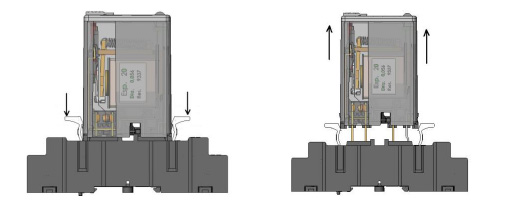

Odjištění a vyjmutí relé z patice
Typy kovových přídržných spon pro relé ARTECHE:
Přídržné spony pro relé ARTECHE jsou vyráběny v mnoha provedeních, každé vždy pro určitou kombinaci patice + relé (viz. tabulka níže).
| Typ spony (označení) | Patice | Řady relé |
| E41 | DN-DE IP, DN-DE 2C IP | RD, CD |
| E50 | DN-TR OP, DN-TR 2C OP | RD, CD |
| E40 | FN-DE IP, FN-DE 2C IP | RF, CF |
| E43 | FN-DE IP, FN-DE 2C IP | TDF, CTF, RBF |
| E42 | FN-TR OP, FN-TR 2C OP | RF, CF |
| E44 | FN-TR OP, FN-TR 2C OP | TDF, CTF, RBF |
| E31 | FN-DE IP, FN-DE 2C IP | BF |
| E21 | FN-TR OP, FN-TR 2C OP | BF |
| E45 | JN-DE IP, JN-DE 2C IP | RJ, CJ |
| E47 | JN-DE IP, JN-DE 2C IP | TDJ, CTJ |
| E46 | JN-TR OP, JN-TR 2C OP | RJ, CJ |
| E48 | JN-TR OP, JN-TR 2C OP | TDJ, CTJ |
| E29 | JN-DE IP, JN-DE 2C IP | BJ, UJ |
| E27 | JN-TR OP, JN-TR 2C OP | BJ, UJ |
