Impulzní drážní relé s 2 C/O kontakty

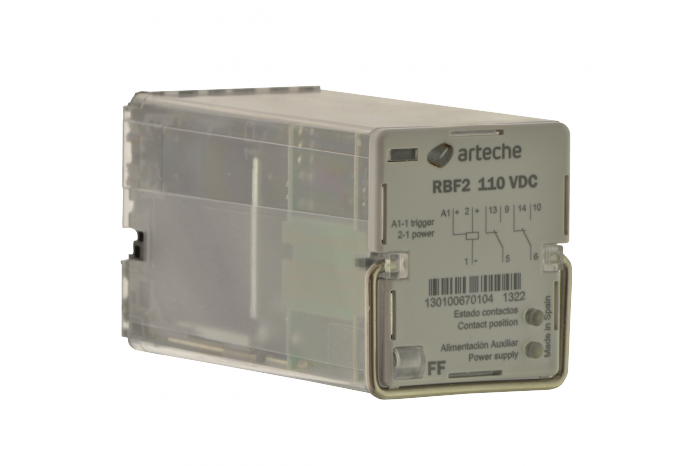

Impulzní drážní relé ARTECHE RBF-2 FF je relé s jedním vstupem vhodné zejména pro drážní aplikace - drážní vozidla, signalizační relé. Relé disponuje dvěma přepínacími kontakty. Kontakty mění pozici na základě každého vstupního proudového impulzu. Relé vyžaduje pomocné napájení.

U impulzních relé dochází k sepnutí kontaktu přivedením proudového impulsu, přičemž se od bistabilních relé odlišují jedním vstupem. Následný stav kontaktů relé (sepnuty / rozepnuty) je zachován.

Impulzní relé jsou vhodná do aplikací, kde je dlouhodobě vyžadována paměť pozice kontaktů).

Přednosti relé:

Vhodné pro aplikace s potřebou zapamatování si pozice kontaktu
Vhodné pro aplikace s častými vibracemi a rázy (drážní aplikace, trolejbusy...)
2 C/O kontakty
Otestování každého kusu 110.000 cykly sepnutí/rozepnutí
Čárový kód, sériové číslo a protokol o kusové zkoušce ke každému relé
Vysoký základní standard, vysoká kvalita a spolehlivost
Provozní teploty od -40°C do 70°C
Kompletně vč. všech subdodavatelů vyrobeno ve Španělsku

Charakteristika konstrukce relé
Počet kontaktů:	2 C/O
Hmotnost:	265 g
Rozměry:	42,5 x 50,4 x 96,6 mm
Charakteristika cívky
Standardní napětí:⁽¹⁾	24, 48, 72, 96, 110, 125, 250 Vdc / Vac (50-60 Hz) *
Rozsah napětí:	+25% ... -30% U_N
Průměrná spotřeba:	2,6 W
Provozní čas
Čas sepnutí kontaktů:	< 23 ms
Čas odpadu kontaktů:	< 40 ms
Kontakty
Materiál kontaktů:	AgNi
Odpor kontaktů:⁽²⁾	< 15 mΩ
Max. odpor kontaktů:⁽³⁾	40 mΩ při 10 A
Vzdálenost mezi kontakty:	1,2 mm
Stálý proud:	10 A
Mžikový proud:	30 A (1 s) / 80 A (200 ms) / 200 A (10 ms)
Min. proud/napětí:	10mA, 12VDC
Max. spínací schopnost:	40 A, 0,5 s, 110 Vdc / 30A, 1 s, 36 Vdc, 30.000 operací (1 op./ 15 s)
Vypínací schopnost:	Viz. katalog - křivky vypínací schopnosti (typ B)
U_max:	250 Vdc / 400 Vac
Základní údaje
Mechanická životnost:	10⁷operací
Dielektrická pevnost:	2 kV (mezi nezávislými obvody) 1,5 kV (mezi otevřenými kontakty)
Impulsní napětí:	5 kV (mezi nezávislými obvody) 2,5 kV (mezi otevřenými kontakty)
Izolační odpor:	>1000 GΩ
Provozní teploty:	-40ºC ... +70ºC
Skladovací teploty:	-40ºC ... +85ºC
Max. provozní vlhkost:	93% / +40ºC
Standardní nadmořská výška:⁽⁴⁾	<2000 m

⁽¹⁾ Možnost libovolného napětí dle požadavku zákazníka
⁽²⁾ Garantovaná hodnota z výroby
⁽³⁾ Na konci životního cyklu výrobku
⁽⁴⁾ V případě potřeby vyšší nadmořské výšky nás kontaktujte

Základní aplikované standardy:

EN 60077 - Drážní zařízení - Elektrická zařízení drážních vozidel
EN 50155 (IEC 60571) - Drážní zařízení - Elektronická zařízení drážních vozidel
IEC 61373 - Zařízení drážních vozidel - Zkoušky rázy a vibracemi
NF F 16-101 / NF F 16-102 - Rolling stock fire behaviour.
EN 45545-2 - Drážní aplikace - Protipožární ochrana drážních vozidel, Část 2: Požadavky na požární vlastnosti materiálů a součástí
RIA 12 - Základní specifikace pro ochranu trakce a elektronických zařízení drážních vozidel od přechodových napětí a přepětí ve stejnosměrných řídících systémech
EN 50121-3-2:2006 - Elektromagnetická kompatibilita
EN 50205 - Relé s nuceně ovládanými (mechanicky spřaženými) kontakty (WELD NO TRANSFER)
NF F 70-031 - Odporový test nesvařitelnosti kontaktů (NO WELD CONTACTS)
UIC 736R:2004 - Signalizační relé
IEC 61810 - Elektromechanická dvoustavová relé
IEC 60255 - Elektrická relé
IEC 61812- Časová relé pro průmyslové a domovní užití
IEC 60947 - Spínací a řídicí přístroje nízkého napětí
IEC 61000 - Elektromagnetická kompatibilita
