Stykač CF-4DI FF (4 C/O, vysoká zátěž, ochranná dioda)

Katalog Drážní relé

Manuál Patice/zásuvky

3D model stykače CF-4DI FF

Polarizované kontakty, ochranná dioda, drážní standard

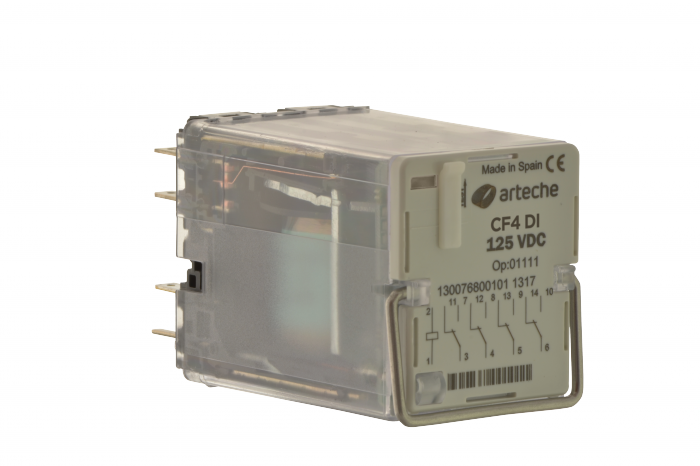

Miniaturní bezúdržbový stykač ARTECHE CF-4DI FF pro drážní užití se čtyřmi zesílenými polarizovanými přepínacími kontakty a přepěťovou ochrannou diodou.

Stykač CF-4DI FF je vhodný pro rozpínání vysoké induktivní zátěže ve stejnosměrných obvodech. NO kontakty jsou zesílené, NC kontakty jsou standardní.

Relé je vhodné jak do drážních palubních aplikací (na drážní vozidla), tak i jako stykač (relé) signalizační.

Přednosti stykače CF-4DI FF:

Vhodné pro rozpínání vysoké induktivní zátěže
Přepěťová ochranna cívky - dioda
Pro aplikace s častými vibracemi a rázy (drážní aplikace, trolejbusy...)
4 C/O nesvařitelné kontakty (NO-WELD contacts), zesílené, polarizované
Otestování každého kusu 110.000 cykly sepnutí/rozepnutí
Čárový kód, sériové číslo a protokol o kusové zkoušce ke každému relé
Vysoký základní standard, vysoká kvalita a spolehlivost
Provozní teploty od -40°C do 70°C
Kompletně vč. všech subdodavatelů vyrobeno ve Španělsku

Charakteristika konstrukce stykače
Počet kontaktů:	4 C/O polarizované
Hmotnost:	254 g
Rozměry:	42,5 x 50,4 x 72,0 mm
Charakteristika cívky
Standardní napětí:⁽¹⁾	24, 48, 72, 96, 110, 125, 220 Vdc * 24, 48, 63,5, 110, 127, 230, 400 (4) Vac (50-60 Hz) *
Rozsah napětí:	+25% ... -30% U_N
Průměrná trvalá spotřeba:	3,9 W
Provozní čas
Čas sepnutí kontaktů:	< 20 ms
Čas odpadu kontaktů:	< 50 ms
Kontakty
Materiál kontaktů:	AgNi
Odpor kontaktů:⁽²⁾	< 15 mΩ
Max. odpor kontaktů:⁽³⁾	40 mΩ při 10 A
Vzdálenost mezi kontakty:	1,2 mm
Stálý proud:	10 A
Mžikový proud:	30 A (1s) / 80 A (200 ms) / 200 A (10 ms)
Min. proud/napětí:	10mA, 12VDC
Max. spínací schopnost:	40 A, 0,5 s, 110 Vdc / 30A, 1 s, 36 Vdc, 30.000 operací (1 op./ 15 s)
Vypínací schopnost:	Viz. katalog - křivky vypínací schopnosti (typ B)
Max. vypínací schopnost:	125 VDC - 40ms: NO kontakty 6A/10⁵ operací - 15A/100 operací NC kontakty 0,52 A/50.000 operací
U_max:	250 Vdc / 400 Vac
Základní údaje
Mechanická životnost:	10⁷operací
Dielektrická pevnost:	2 kV (mezi nezávislými obvody) 1,5 kV (mezi otevřenými kontakty)
Impulsní napětí:	5 kV (mezi nezávislými obvody) 2,5 kV (mezi otevřenými kontakty)
Izolační odpor:	>1000 GΩ
Provozní teploty:	-40ºC ... +70ºC
Skladovací teploty:	-40ºC ... +85ºC
Max. provozní vlhkost:	93% / +40ºC
Standardní nadmořská výška:⁽⁴⁾	<2000 m

⁽¹⁾ Možnost libovolného napětí dle požadavku zákazníka
⁽²⁾ Garantovaná hodnota z výroby
⁽³⁾ Na konci životního cyklu výrobku
⁽⁴⁾ V případě potřeby vyšší nadmořské výšky nás kontaktujte

Základní aplikované standardy:

EN 60077 - Drážní zařízení - Elektrická zařízení drážních vozidel
EN 50155 (IEC 60571) - Drážní zařízení - Elektronická zařízení drážních vozidel
IEC 61373 - Zařízení drážních vozidel - Zkoušky rázy a vibracemi
NF F 16-101 / NF F 16-102 - Rolling stock fire behaviour.
EN 45545-2 - Drážní aplikace - Protipožární ochrana drážních vozidel, Část 2: Požadavky na požární vlastnosti materiálů a součástí
RIA 12 - Základní specifikace pro ochranu trakce a elektronických zařízení drážních vozidel od přechodových napětí a přepětí ve stejnosměrných řídících systémech
EN 50121-3-2:2006 - Elektromagnetická kompatibilita
EN 50205 - Relé s nuceně ovládanými (mechanicky spřaženými) kontakty (WELD NO TRANSFER)
NF F 70-031 - Odporový test nesvařitelnosti kontaktů (NO WELD CONTACTS)
UIC 736R:2004 - Signalizační relé
IEC 61810 - Elektromechanická dvoustavová relé
IEC 60255 - Elektrická relé
IEC 61812 - Časová relé pro průmyslové a domovní užití
IEC 60947 - Spínací a řídicí přístroje nízkého napětí
IEC 61000 - Elektromagnetická kompatibilita

Stykač CF-4DI FF (4 C/O, vysoká zátěž, ochranná dioda)
