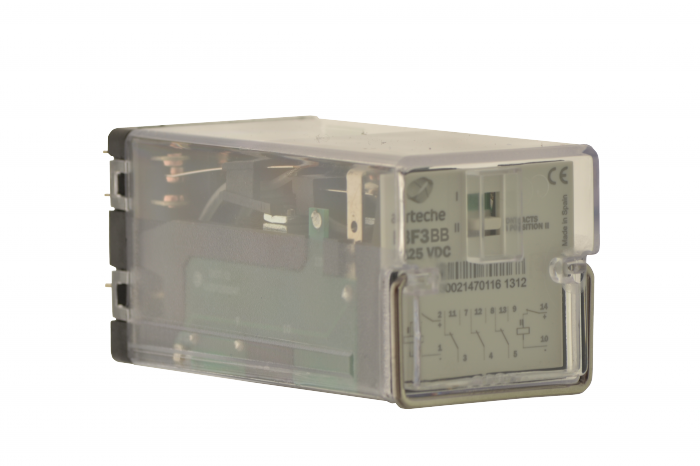

Bistabilní relé BF-3BB FF (3 C/O, dioda)

Katalog Drážní relé ARTECHE

Manuál patice/zásuvky

3D model relé BF-3BB FF

Odkaz na stránky výrobce

Bistabilní pomocné relé s drážními standardy, přepěťová ochrana cívky

Bistabilní pomocné relé ARTECHE BF-3BB FF je relé vhodné zejména pro drážní aplikace, které disponuje třemi přepínacími kontakty a přepěťovou ochranou cívky (diody paraelně k cívkám).

Bistabilní relé ARTECHE (též paměťová relé) disponují dvěma galvanicky oddělenými cívkami a dvěma stabilními pozicemi kontaktů. V závislosti na tom, která z cívek je napájena, se kontakty přepnou z jedné pozice do pozice druhé. Bistabilní relé ARTECHE spotřebovávají energii pouze v okamžiku přepnutí pozice kontaktů z jedné pozice do pozice druhé, ve zbylém čase je spotřeba nulová.

Bistabilní relé jsou vhodná do aplikací, kde je dlouhodobě vyžadována paměť pozice kontaktů (bez nutnosti spotřeby energie v době nečinnosti).

Přednosti relé:

Vhodné pro aplikace s potřebou zapamatování si pozice kontaktu (bez spotřeby energie)
Vhodné pro aplikace s častými vibracemi a rázy (drážní aplikace, trolejbusy...)
3 C/O samočistící kontakty
Otestování každého kusu 110.000 cykly sepnutí/rozepnutí
Čárový kód, sériové číslo a protokol o kusové zkoušce ke každému relé
Vysoký základní standard, vysoká kvalita a spolehlivost
Provozní teploty od -40°C do 70°C
Kompletně vč. všech subdodavatelů vyrobeno ve Španělsku

Charakteristika konstrukce relé
Počet kontaktů:	3 C/O
Hmotnost:	300 g
Rozměry:	45 x 45 x 96,5 mm
Charakteristika cívky
Standardní napětí:⁽¹⁾	24, 48, 72, 96, 110, 125, 220 Vdc *
Rozsah napětí:	+25% ... -30% U_N
Průměrná spotřeba pouze při přepínání:	6 W
Provozní čas
Čas přepnutí kontaktů:	<20 ms
Kontakty
Materiál kontaktů:	AgNi
Odpor kontaktů:⁽²⁾	< 15 mΩ
Max. odpor kontaktů:⁽³⁾	40 mΩ při 10 A
Vzdálenost mezi kontakty:	1,8 mm
Stálý proud:	10 A
Mžikový proud:	80 A (200 ms) / 200 A (10 ms)
Min. proud/napětí:	10mA, 12VDC
Max. spínací schopnost:	40 A, 0,5 s, 110 Vdc / 30A, 1 s, 36 Vdc, 30.000 operací (1 op./ 15 s)
Vypínací schopnost:	Viz. katalog - křivky vypínací schopnosti (typ B)
U_max:	250 Vdc / 400 Vac
Základní údaje
Mechanická životnost:	3 x 10⁷
Dielektrická pevnost:	2 kV (mezi nezávislými obvody) 2 kV (mezi otevřenými kontakty)
Impulsní napětí:	5 kV (mezi nezávislými obvody) 5 kV (mezi otevřenými kontakty)
Izolační odpor:	>1000 GΩ
Provozní teploty:	-40ºC ... +70ºC
Skladovací teploty:	-40ºC ... +85ºC
Max. provozní vlhkost:	93% / +40ºC
Standardní nadmořská výška:⁽⁴⁾	<2000 m

⁽¹⁾ Možnost libovolného napětí dle požadavku zákazníka
⁽²⁾ Garantovaná hodnota z výroby
⁽³⁾ Na konci životního cyklu výrobku
⁽⁴⁾ V případě potřeby vyšší nadmořské výšky nás kontaktujte

Základní aplikované standardy:

EN 60077 - Drážní zařízení - Elektrická zařízení drážních vozidel
EN 50155 (IEC 60571) - Drážní zařízení - Elektronická zařízení drážních vozidel
IEC 61373 - Zařízení drážních vozidel - Zkoušky rázy a vibracemi
NF F 16-101 / NF F 16-102 - Rolling stock fire behaviour.
EN 45545-2 - Drážní aplikace - Protipožární ochrana drážních vozidel, Část 2: Požadavky na požární vlastnosti materiálů a součástí
RIA 12 - Základní specifikace pro ochranu trakce a elektronických zařízení drážních vozidel od přechodových napětí a přepětí ve stejnosměrných řídících systémech
EN 50121-3-2:2006 - Elektromagnetická kompatibilita
UIC 736R:2004 - Signalizační relé
IEC 61810 - Elektromechanická dvoustavová relé
IEC 60255 - Elektrická relé
IEC 61812- Časová relé pro průmyslové a domovní užití
IEC 60947 - Spínací a řídicí přístroje nízkého napětí
IEC 61000 - Elektromagnetická kompatibilita

Nejčastější konfigurace relé:

Konfigurace relé (značení)	Napájecí napětí	Provedení relé	Standard
BF-3 24VDC FF	24VDC	standardní	drážní
BF-3BB 24VDC FF	24VDC	s ochrannou diodou	drážní
BF-3 48VDC FF	48VDC	standardní	drážní
BF-3BB 48VDC FF	48VDC	s ochrannou diodou	drážní
BF-3 72VDC FF	72VDC	standardní	drážní
BF-3BB 72VDC FF	72VDC	s ochrannou diodou	drážní
BF-3 110VDC FF	110VDC	standardní	drážní
BF-3BB 110VDC FF	110VDC	s ochrannou diodou	drážní
BF-3 230VAC FF	230VAC	standardní	drážní
