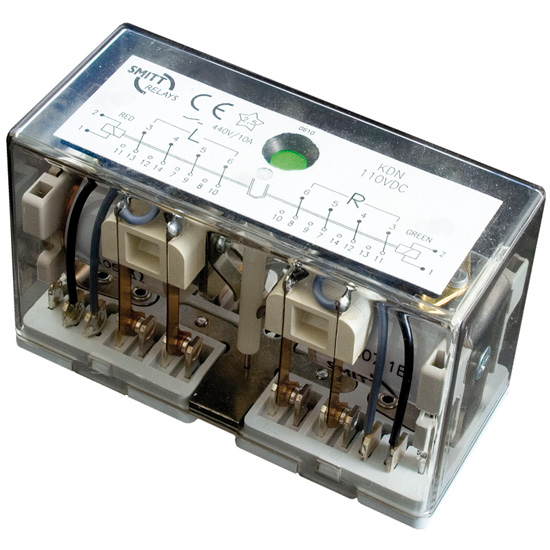

Řada KDN, mechanická západka
Bistabilní relé, mechanická západka, 8 C/O, 10A
Výkonové bistabilní KDN je určené pro náročné aplikace. Je vybaveno mechanickou západkou a ukazatelem pozice. Díky aktivaci relé impulsem dochází k menšímu vyzařování tepla a menší spotřebě energie, než je tomu u mžikových relé.
- výkonové relé zásuvné
- 8 C/O kontaktů
- jmenovité zatížení 1A/110 VDC1, 10A/230 VAC1
- napětí na cívce 12...220 V DC, 24...380 V AC
- AC a DC cívky
- integrovaná zacvakávací spona
- kontinuální buzení cívky
Specifikace |
|
|
Speficikace kontaktu
|
|
| Materiál kontaktu: | Ag |
| Konfigurace a počet: | 8 C/O |
| Jmenovitý trvalý proud (AC1, IEC 60947): | 10 A |
| Max. spínaný proud: | 16 A |
| Max. spínané napětí: | 350 VDC / 440 VAC |
| Min. spínané napětí/proud: | 12V, 10mA (Au, 1 μV, 1 μA) |
|
Speficikace cívky |
|
| Nominální napětí (Un DC): | 12...220 VDC |
| Nominální napětí (Un AC): | 24...380 VAC |
| Spotřeba: | 3,2 W/ 3,5 VA |
| Pracovní rozsah: | 0,8...1,1 Un |
|
Technická data |
|
| Mechanická životnost v cyklech: | 2x106 |
| Dielektrická pevnost, cívka-kontakt: | 2500 VAC |
| Dielektrická pevnost, kontakty: | 3500 V |
| Třída izolace: | C 380 |
| Spínací čas DC/AC: | < 50 / 50 ms |
| Teplota okolí: | -25...+55°C |
| Hmotnost: | 320 g |
| Rozměry: | 40 x 88 x 56 mm |
| Krytí: | IP 40 |
| Poznámky: |
Standardní cívka je 50Hz, 60 Hz cívka k dispozici na vyžádání |
