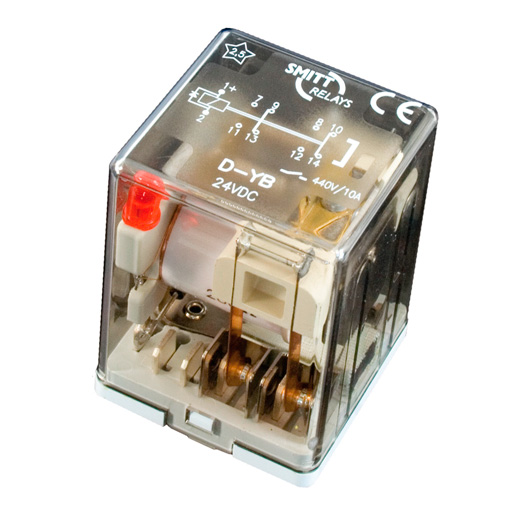

Řada D-YB, vysoký vypínaný výkon
Vysoký vypínací výkon do 8A/110V DC1, 2 DM-DB kontakty
Výkonové relé D-YB je určené pro náročné aplikace. Integrovaná funkce vyfukování magnetického oblouku a zdvojené kontakty pro vyšší vypínaný výkon.
- zásuvné relé (Smitt-style)
- 4 zdvojené kontakty
- jmenovité zatížení 8A / 110 VDC1, 10A/230 VAC1
- napětí na cívce 12 ... 220 VDC, 12 ... 380 VAC
- AC i DC cívky (DC cívky standardně vybaveny back EMF diodou)
- LED indikátor
- Integrovaná zacvakávací spona
- Magnetické vyfukování oblouku (volba B)
- Zdvojené kontakty (volba Y)
Specifikace |
|
|
Speficikace kontaktu
|
|
| Materiál kontaktu: | Ag |
| Konfigurace a počet: | 2CO, DM-DB |
| Jmenovitý trvalý proud (AC1, IEC 60947): | 10 A |
| Max. spínaný proud: | 16 A |
| Max. spínané napětí: | 350 VDC |
| Min. spínané napětí/proud: | 12V, 10mA (Au, 1μV, 1μA) |
|
Speficikace cívky |
|
| Nominální napětí (Un DC): | 12...220 VDC |
| Nominální napětí (Un AC): | 12...380 VAC |
| Spotřeba: | 2 W/VA |
| Pracovní rozsah: | 0,8...1,1 Un |
|
Technická data |
|
| Mechanická životnost v cyklech: | 30x106 |
| Dielektrická pevnost, cívka-kontakt: | 2500 VAC |
| Dielektrická pevnost, kontakty: | 3500 VAC |
| Třída izolace: | C 380 |
| Spínací čas DC/AC: | ≤ 20 / 10 ms |
| Rozpínací čas DC/AC: | 18 / 5 ms |
| Teplota okolí: | -25...+55°C |
| Vlhkost: | 93% rh / 40°C |
| Slaná mlha: | 5% NaCl, 35°C po 4 dny |
| Hmotnost: | 140 g |
| Rozměry: | 40 x 40 x 53 mm |
| Krytí: | IP 40 |
| Poznámky: |
Standardní cívka je 50Hz, 60 Hz cívka k dispozici na vyžádání |
