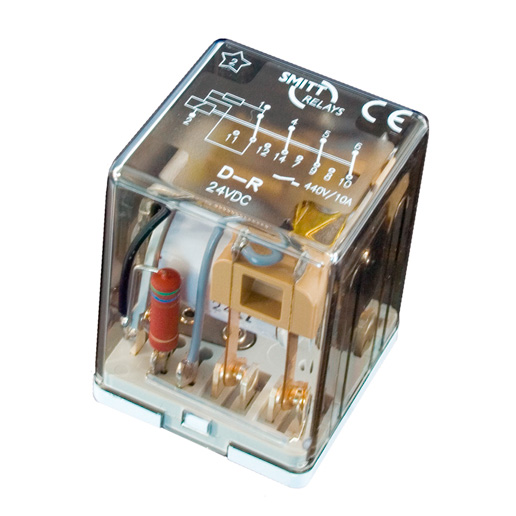

Řada D-R, rychlospínací relé
3 C/O, rychlé spínání <7ms
Výkonová rychlospínací relé D-R jsou určena pro náročné aplikace. Rychlé přepínání <7ms.
- zásuvné relé (Smitt-style)
- 3 C/O kontakty
- jmenovité zatížení 1A / 110 VDC1
- napětí na cívce 12 ... 220 VDC
- DC cívky (DC cívky standardně vybaveny back EMF diodou)
- LED indikátor
- integrovaná zacvakávací spona
- rychlé spínání <7ms pro DC cívky (volba R)
Specifikace |
|
|
Speficikace kontaktu
|
|
| Materiál kontaktu: | Ag |
| Konfigurace a počet: | 3 C/O |
| Jmenovitý trvalý proud (AC1, IEC 60947): | 10 A |
| Max. spínaný proud: | 16 A |
| Max. spínané napětí: | 350 VDC |
| Min. spínané napětí/proud: | 12V, 10mA (Au, 1μV, 1μA) |
|
Speficikace cívky |
|
| Nominální napětí (Un DC): | 12...220 VDC |
| Spotřeba: | 25 W (během přítahu), 1 W (souvislá) |
| Pracovní rozsah: | 0,8...1,1 Un |
|
Technická data |
|
| Mechanická životnost v cyklech: | 10x106 |
| Dielektrická pevnost, cívka-kontakt: | 2500 VAC |
| Dielektrická pevnost, kontakty: | 3500 VAC |
| Třída izolace: | C 380 |
| Spínací čas DC/AC: | ≤ 7 ms |
| Rozpínací čas DC/AC: | 10 ms |
| Teplota okolí: | -25...+55°C |
| Vlhkost: | 93% rh / 40°C |
| Slaná mlha: | 5% NaCl, 35°C po 4 dny |
| Hmotnost: | 140 g |
| Rozměry: | 40 x 40 x 53 mm |
| Krytí: | IP 40 |
