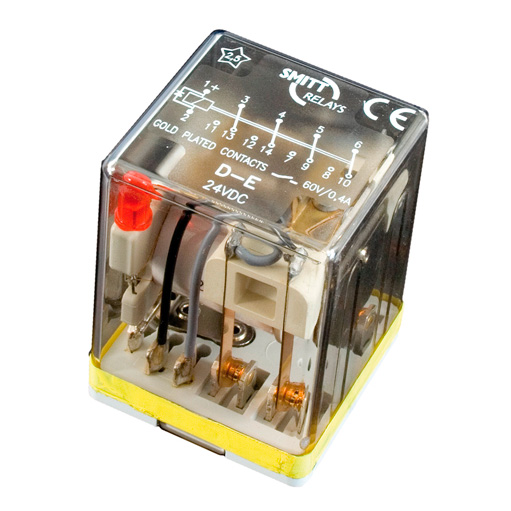

Řada D-E, nízkoproudové relé (Au)

Řada D-E, nízkoproudové relé (Au)
Datasheet k relé řady D-E
  Odkaz na stránky výrobce
Nízkoproudové relé, 4 C/O, 10A, pozlacené kontakty

Výkonové nízkoproudové relé D-E je určené pro náročné aplikace, vhodné pro nízký spínaný proud, pozlacené (Au) kontakty.

Specifikace


Speficikace kontaktu

Materiál kontaktu: Ag, 10 µ pozlacené (Au)
Konfigurace a počet: 4 C/O
Jmenovitý trvalý proud (AC1, IEC 60947): 10 A
Max. spínaný proud: 16 A
Max. spínané napětí: 110 VDC / 440 VAC
Min. spínané napětí/proud: 12V, 10mA (Au, 1μV, 1μA)
Špičkový startovací proud: 200A

Speficikace cívky

Nominální napětí (Un DC): 12...250 VDC
Nominální napětí (Un AC): 12...380 VAC
Spotřeba: 2VA / 2W
Pracovní rozsah: 0,8...1,1 Un

Technická data

Mechanická životnost v cyklech: 50x106
Dielektrická pevnost, cívka-kontakt: 2500 VAC
Dielektrická pevnost, kontakty: 3500 VAC
Třída izolace: C 380
Spínací čas DC/AC: ≤ 20 / 10 ms
Rozpínací čas DC/AC: 5 ms
Teplota okolí: -25...+55°C
Vlhkost: 93% rh / 40°C
Slaná mlha: 5% NaCl, 35°C po 4 dny
Hmotnost: 125 g
Rozměry: 40 x 40 x 53 mm
Krytí: IP 40
Poznámky: Standardní cívka je 50Hz,
60 Hz cívka k dispozici na vyžádání
