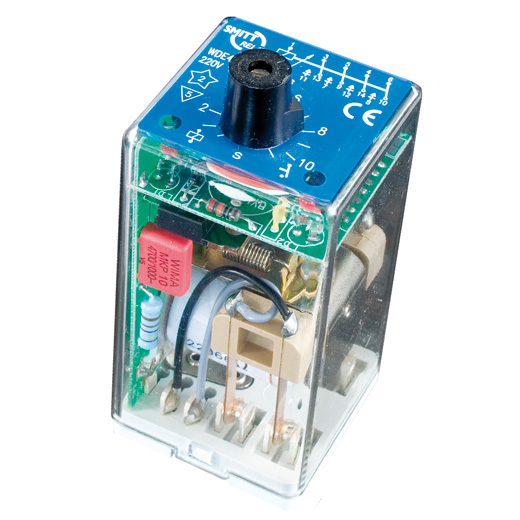

Řada WDE4, pulsní relé
Pulsní relé, 4 C/O, 10A, impuls při zapnutí
Výkonové pulsní relé WDE4 s různými časovými rozsahy je určené pro náročné aplikace.
- výkonové pulsní relé zásuvné
- 4 C/O kontakty
- napětí na cívce 24...220 V DC, 24...220 V AC
- AC a DC cívky
- integrovaná zacvakávací spona
- LED indikátor
- ochrana proti jiskření (oblouku)
- více časových rozsahů nastavitelných uzamyk. přepínačem
Specifikace |
|
|
Speficikace kontaktu
|
|
| Materiál kontaktu: | Ag |
| Konfigurace a počet: | 4 C/O |
| Jmenovitý trvalý proud (AC1, IEC 60947): | 10 A |
| Max. spínaný proud: | 16 A |
| Max. spínané napětí AC/DC: | 300 VDC / 250 VAC |
| Min. spínané napětí/proud: | 12V / 10mA |
| Izolace mezi kontakty | 1 kV, 50 Hz, 1 min |
|
Speficikace cívky |
|
| Nominální napětí (Un DC): | 24...220 VDC |
| Nominální napětí (Un AC): | 24...220 VAC |
| Spotřeba: | 2,2 W |
| Pracovní rozsah AC/DC: | 0,8...1,1 Un |
|
Technická data |
|
| Mechanická životnost v cyklech: | 30x106 |
| Dielektrická pevnost, cívka-kontakt: | 2000 VAC |
| Třída izolace: | C 250 |
| Doba přítahu: | 0,5 s |
| Teplota okolí: | -10...+55°C |
| Vlhkost: | 93% rh / 40°C |
| Slaná mlha: | 5% NaCl, 35°C po 4 dny |
| Hmotnost: | 125 g |
| Rozměry: | 40 x 40 x 76 mm |
| Krytí: | IP 40 |
| Poznámky: |
Standardní cívka je 50Hz, 60 Hz cívka k dispozici na vyžádání |
