Řada TDE, zpožděný odpad

Home / Produkty a služby / Nieaf-Smitt BV / Výkonová relé / Časová výkonová relé / Řada TDE, zpožděný odpad

NEPŘEHLÉDNĚTE

Specifikace k relé TDE

Odkaz na stránky výrobce

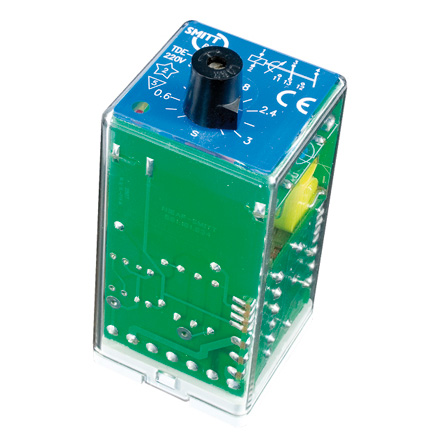

Časové relé se zpožděným odpadem, 1 C/O + 1 N/O, 6A

Výkonové časové relé TDE se zpožděným odpadem je určené pro náročné aplikace.

výkonové relé zásuvné se zpožděným odpadem
1 C/O + 1 N/O kontakt
napětí na cívce 24...110 V DC, 24...110 V AC
AC a DC cívky
integrovaná zacvakávací spona
2 LED indikátory
ochrana proti jiskření (oblouku)
více časových rozsahů nastavitelných uzamyk. přepínačem

Specifikace
Speficikace kontaktu
Materiál kontaktu:	Ag + 0,2 μm Au
Konfigurace a počet:	1 C/O + 1 N/O kontakt
Jmenovitý trvalý proud (AC1, IEC 60947):	6 A
Max. spínaný proud:	15 A
Max. spínané napětí AC/DC:	2,6 A / 300 V, 300 mA
Min. spínané napětí/proud:	12V / 10mA
Izolace mezi kontakty	1 kV, 50 Hz, 1 min
Speficikace cívky
Nominální napětí (Un DC):	24...110 VDC
Nominální napětí (Un AC):	24...110 VAC
Spotřeba:	3 W / 4 VA
Pracovní rozsah:	0,8...1,1 Un
Technická data
Mechanická životnost v cyklech:	30x10⁶
Dielektrická pevnost, cívka-kontakt:	2000 VAC
Třída izolace:	C 380
Doba odpadu:	nastavitelná
Doba přítahu:	< 40 ms
Teplota okolí:	-25...+70°C
Vlhkost:	93% rh / 40°C
Slaná mlha:	5% NaCl, 35°C po 4 dny
Hmotnost:	140 g
Rozměry:	40 x 40 x 89 mm (vč. přepínače)
Krytí:	IP 40
Poznámky:	Standardní cívka je 50Hz, 60 Hz cívka k dispozici na vyžádání
