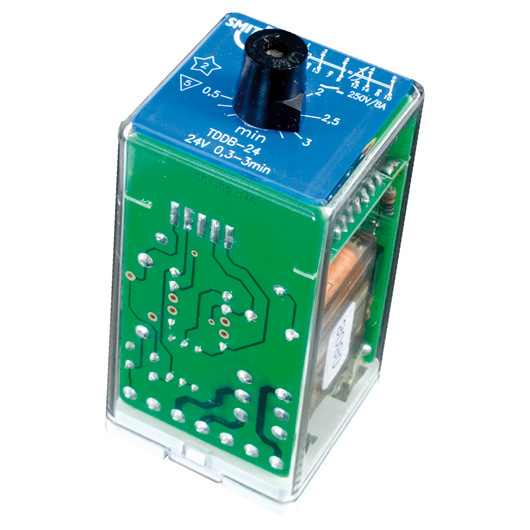

Řada TDDB, zpožděný přítah
Časové relé se zpožděným přítahem, 4 C/O (2 zpožděné + 2 mžikové), 8A
Výkonové časové relé TDDB je určené pro náročné aplikace. 2 kontakty jsou mžikové, 2 kontakty zpožděné.
- výkonové relé zásuvné
- 4 C/O kontakty (2 mžikové + 2 zpožděné)
- napětí na cívce 24...220 V AC/DC
- AC a DC cívky
- integrovaná zacvakávací spona
- 2 LED indikátory
- ochrana proti jiskření (oblouku)
- více časových rozsahů nastavitelných uzamyk. přepínačem
Specifikace |
|
|
Speficikace kontaktu
|
|
| Materiál kontaktu: | AgNi + 0,15 Au fl. |
| Konfigurace a počet: | 4 C/O (2 mžikové + 2 zpožděné) |
| Jmenovitý trvalý proud (AC1, IEC 60947): | 8 A |
| Max. spínaný proud: | 14 A |
| Max. spínané napětí AC/DC: | 250 V / 300 V |
| Min. spínané napětí/proud: | 12V / 10mA |
| Izolace mezi kontakty | 1 kV, 50 Hz, 1 min |
|
Speficikace cívky |
|
| Nominální napětí (Un DC): | 24...220 VDC |
| Nominální napětí (Un AC): | 24...220 VAC |
| Spotřeba: | 1,7 - 1,6 VA |
| Pracovní rozsah: | 0,8...1,2 Un |
|
Technická data |
|
| Mechanická životnost v cyklech: | 20x106 |
| Dielektrická pevnost, cívka-kontakt: | 2000 VAC |
| Třída izolace: | C 250 |
| Doba odpadu: | < 15 ms |
| Doba přítahu: | nastavitelná |
| Teplota okolí: | -25...+70°C |
| Vlhkost: | 93% rh / 40°C |
| Slaná mlha: | 5% NaCl, 35°C po 4 dny |
| Hmotnost: | 125 g |
| Rozměry: | 40 x 40 x 89 mm (vč. přepínače) |
| Krytí: | IP 40 |
| Poznámky: |
Standardní cívka je 50Hz, 60 Hz cívka k dispozici na vyžádání |
