Specifikace k relé FDC

Odkaz na stránky výrobce

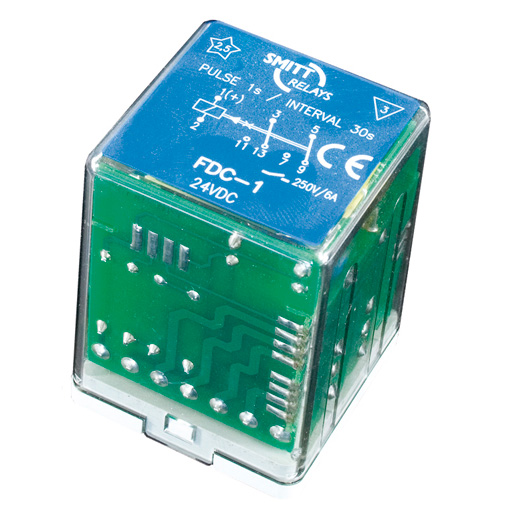

Kmitací (intervalové) relé, fixní intervaly 20 - 120 kmitů/min., 2 C/O, 6A

Výkonové kmitací relé FDC s fixními intervaly je určené pro náročné aplikace.

výkonové kmitací relé zásuvné
2 C/O kontakty
napětí na cívce 24...220 V DC, 24...220 V AC
AC a DC cívky
integrovaná zacvakávací spona
2 LED indikátory
ochrana proti jiskření (oblouku)
více časových rozsahů nastavitelných uzamyk. přepínačem

Specifikace
Speficikace kontaktu
Materiál kontaktu:	Ag + 0,2 μm Au
Konfigurace a počet:	2 C/O
Jmenovitý trvalý proud (AC1, IEC 60947):	6 A
Max. spínaný proud:	15 A
Max. spínané napětí AC/DC:	250 V, 2,6 A / 300 V, 300 mA
Min. spínané napětí/proud:	12V / 10mA
Izolace mezi kontakty	1 kV, 50 Hz, 1 min
Speficikace cívky
Nominální napětí (Un DC):	24...110 VDC
Nominální napětí (Un AC):	24...110 VAC
Spotřeba:	1,2W / -
Pracovní rozsah AC/DC:	0,7...1,25 Un / 0,8...1,14 Un
Technická data
Mechanická životnost v cyklech:	30x10⁶
Dielektrická pevnost, cívka-kontakt:	2000 VAC
Třída izolace:	C 250
Interval:	fixní časy
Teplota okolí:	-25...+70°C
Vlhkost:	93% rh / 40°C
Slaná mlha:	5% NaCl, 35°C po 4 dny
Hmotnost:	115 g
Rozměry:	40 x 40 x 53 mm (vč. přepínače)
Krytí:	IP 40
Poznámky:	Standardní cívka je 50Hz, 60 Hz cívka k dispozici na vyžádání
