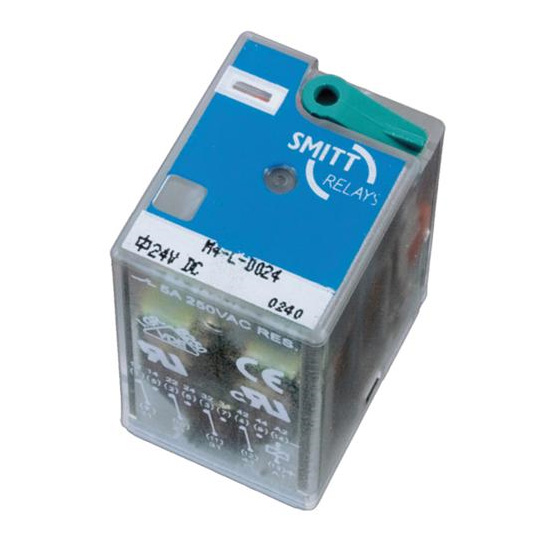

Řada M4, miniaturní relé
Miniaturní relé, 4 C/O, 6A
Průmyslové univerzální relé M4 od výrobce Nieaf-Smitt je určeno pro obecné užití v průmyslu, přepínání AC napětí / odporové zátěže.
- zásuvné relé
- 4 přepínací kontakty
- AgNi kontakty bez použití kadmia
- ochrana proti jiskření kontaktů
- LED indikace pouze u některých typů, mechanický indikátor
- standartní rozmístění pinů
- manuální test / aretační tlačítko
Specifikace |
|
|
Specifikace kontaktu
|
|
|
Materiál kontaktu:
|
AgNi
|
|
Konfigurace a počet:
|
4 C/O kontakty
|
|
Jmenovitý trvalý proud (AC1, IEC 60947):
|
6A
|
|
Max. spínaný proud:
|
12A
|
|
Max. spínané napětí:
|
250VAC
|
|
Min. spínaný proud:
|
5mA
|
|
|
|
|
Specifikace cívky
|
|
|
Nominální napětí DC:
|
12 ... 220 VDC
|
| Nominální napětí AC: | 12 ... 230 VAC |
|
Spotřeba DC/AC:
|
0,9 W / 1,6 VA
|
|
Pracovní rozsah:
|
0,8 ... 1,1 Un
|
|
|
|
|
Technické informace
|
|
|
Mechanická životnost AC/DC
(počet sepnutí): |
≥ 2x107
|
|
Dielektrická pevnost cívka-kontakt:
|
2500VAC
|
|
Dielektrická pevnost pól-pól:
|
2500VAC
|
|
Třída izolace:
|
C 250
|
|
Spínací čas DC/AC:
|
10/13 ms
|
|
Rozpínací čas DC/AC:
|
8/3 ms
|
|
Teplota okolí DC/AC:
|
-40°C ... +70°C / -40°C ... +55°C
|
|
Rozměry:
|
27,5 x 21,2 x 35,6 mm
|
|
Hmotnost:
|
35g
|
|
Stupeň krytí:
|
IP 40
|
|
Poznámka:
|
Standardní cívka je 50Hz, 60 Hz cívka k dispozici na vyžádání.
K dispozici je relé také ve verzi PCB nebo PCB s konektory. |
