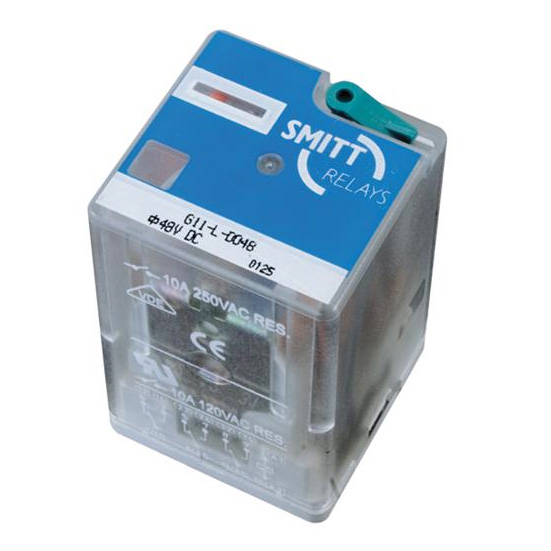

Řada G11, univerzální relé
Univerzální relé, 3 C/0, 10A
Průmyslové univerzální relé G11 od výrobce Nieaf-Smitt je určeno pro obecné užití v průmyslu, přepínání AC napětí / odporové zátěže.
- zásuvné relé
- 3 přepínací kontakty
- AC a DC cívky
- AgNi kontakty bez použití kadmia
- LED indikace pouze u některých typů, mechanický indikátor
- univerzální rozmístění pinů (8 pinů) - 8 kolíková patice
- manuální test / aretační tlačítko
Specifikace |
|
|
Specifikace kontaktu
|
|
|
Materiál kontaktu:
|
AgNi
|
|
Konfigurace a počet:
|
3 C/O kontakty
|
|
Jmenovitý trvalý proud (AC1, IEC 60947):
|
10A
|
|
Max. spínaný proud:
|
20A
|
|
Max. spínané napětí:
|
250VAC
|
|
Min. spínaný proud:
|
5mA
|
|
|
|
|
Specifikace cívky
|
|
|
Nominální napětí DC:
|
12 ... 220 VDC
|
| Nominální napětí AC | 12 ... 230 VAC |
|
Spotřeba DC/AC:
|
1,5 W / 2,8 VA
|
|
Pracovní rozsah:
|
0,8 ... 1,1 Un
|
|
|
|
|
Technické informace
|
|
|
Mechanická životnost AC/DC (počet sepnutí):
|
≥ 20x106
|
|
Dielektrická pevnost cívka-kontakt:
|
2500VAC
|
|
Třída izolace:
|
C 230
|
|
Spínací čas DC/AC:
|
12/12 ms
|
|
Rozpínací čas DC/AC:
|
7/10 ms
|
|
Teplota okolí:
|
-40°C ... +70°C
|
|
Rozměry:
|
35 x 35 x 54,4 mm
|
|
Hmotnost:
|
83g
|
|
Stupeň krytí:
|
IP 40
|
|
Poznámka:
|
Standardní cívka je 50Hz, 60Hz cívka na vyžádání.
|
