ISO Analyser 5kV, megaohmmetr

Datasheet k ISO Analyzer 5kV

Odkaz na stránky výrobce

Najdi v e-shopu Zkoušečky.cz

Megaohmmetr do 5TΩ dle normy EN 61557-2

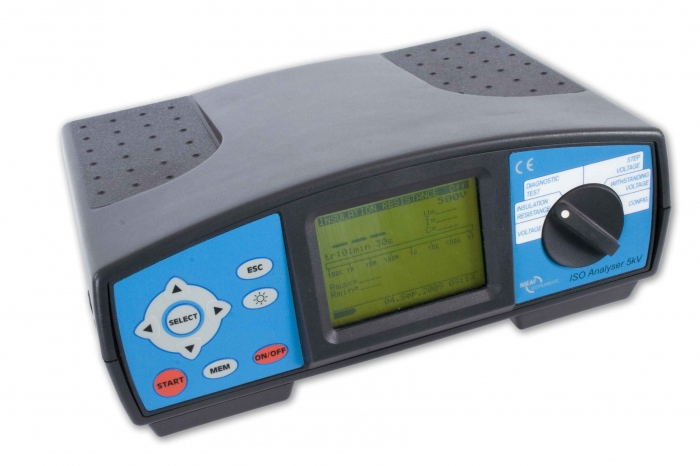

ISO Analyser 5kV je profesionální přístroj pro měření a analyzování izolačních odporů do 5 TΩ odpovídající normě EN 61557-2. Přístroj obsahuje nabíjecí baterie a je snadno přenosný.

S přístrojem lze měřit:

Izolační odpor- až do 5TΩ
Polarizační index PI a vybíjecí (resorbční) koeficient DD
Měření přiloženým ss napětím
Měření narůstajícím ss napětím
Přepěťové ochrany
Napětí a kmitočet

Další vlastnosti:

Do paměti lze uložit až 1000 měření a potom je vyvolat na displej nebo přenést do PC. Obsahuje hodiny reálného času. Při většině měření lze využít časovač. Automatické vybití měřeného objektu po skončení měření. Napájení ze sítě/baterií/akumulátorů - vestavěný nabíječ.

Obsah balení:

Přístroj ISO Analyzer 5kV
Manuál, měřící vodiče
Braša na přístroj a příslušenství
Kabel RS 232, software, síťový kabel
Měřící hroty, 2 krokosvorky
Akumulátory

Specifikace
Izolační odpory
Rozsah**:	0,000 MW ÷ 5,00 TW
Chyba měření:	± (5% z MH + 3D)*
Un:	250 ÷ 5000 V, nastavitelné s krokem 50 V
In, Ik:	In > 1 mA, Ik < 1,4 mA
** Max. měřená hodnota závisí na nastaveném měřicím napětí dle vztahu: Rmax = 1 TW x Utest [kV]

Měření přiloženým napětím
Jmenovité napětí [V]:	0 ÷ 5500
Chyba měření:	± (3% z MH + 40 V)*
Unikající proud [mA]:	0 ÷ 1,4
Chyba měření:	± (3% z MH + 3 D)*

Napětí, kmitočet
Rozsah [V]:	0 ÷ 600 V (ss nebo stř. 45 ÷ 65 Hz)
Chyba měření:	± (3% z MH + 3 V)*
Rozsah [Hz]:	45 ÷ 65
Chyba měření:	± 0,2 Hz
Vstupní odpor:	3 MW ± 10 %

Proud ss
Rozsah [mA]:	0 ÷ 1,4
Chyba měření:	± (5% z MH + 0,05 nA)*

Kapacita
Rozsah [mF]:	0 ÷ 50
Chyba měření:	± (5% z MH + 2 D)*

Polarizační index PI
Rozsah:	0,0 ÷ 99,9
Chyba měření:	± (5% z MH + 2 D)*

Resorbční koeficient DD
Rozsah:	0,0 ÷ 99,9
Chyba měření:	± (5% z MH + 2 D)*
* MH značí měřenou hodnotu, D značí digit

Všeobecně
Napájení: akumulátory baterie síťové	7,2 V (NiCd nebo NiMH) 9 V alkalické baterie, typ LR14 230 V / 45 ÷ 65 Hz / 10 VA
Displej:	grafický LCD s podsvětlením
Třída ochrany:	II (dvojitá izolace)
Přepěťová kategorie:	CAT III / 600 V
Stupeň znečištění:	2
Krytí:	IP 44
Paměť:	asi 1000 měření
Připojení k PC:	RS 232
Hodiny reálného času:	ano
Automatická kalibrace:	po zapnutí
Rozměry:	265 x 110 x 185 mm
Hmotnost (včetně baterií):	asi 2,3 kg
