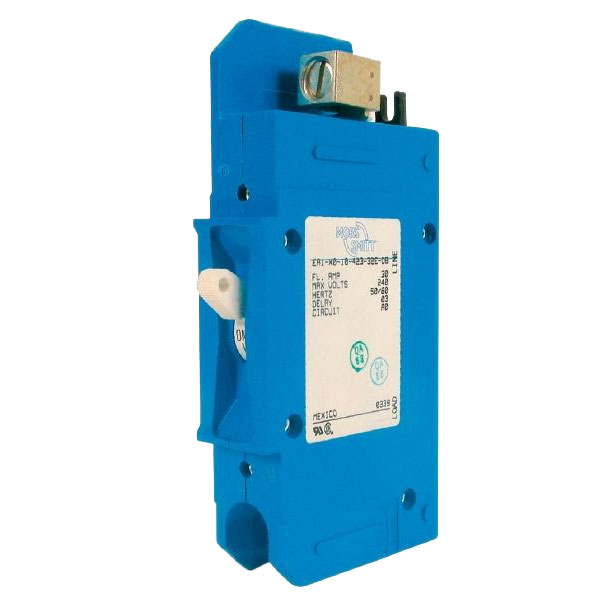

Řada ER - drážní hydraulicko-magnetické jističe

Řada ER - drážní hydraulicko-magnetické jističe
Datasheet k jističům série ER
  Odkaz na stránky výrobce
Až 6 pólů, 0,1 - 100 A, 415 VAC nebo 110 VDC

Miniaturní drážní jističe řady ER jsou určeny pro aplikace, které vyžadují vyšší proudy a napětí ve spojení s kompaktním designem.

Hydraulicko-magnetické jističe řady GR disponují unikátní metodou vyfukování oblouku, díky které vynikají vysokou vypínací schopností. Pro zvýšení pevnosti a dosažení vyšší úrovně/hodnocení v standardech požární ochrany je použitá při kontrukci krytu termosetová pryskyřice se sklem.

Vlastnosti jističů řady ER

Specifikace


Počet pólů: 1 - 6 pólů
Maximální nominální napětí:
 AC: 277 VAC, 90% -10%/+10% (jednopólový),
415 VAC, -10%/+10% (vícepólový)
DC: 110 VDC, -30%/+25% (jednopólový i vícepólový)
(specifikace dle drážních standardů)
Jmenovitý proud: Standardní proud cívky: 0.100, 0.250, 0.500, 1.00, 2.50, 5.00,
7.50, 10.0, 15.0, 20.0, 25.0, 30.0, 50.0, 60.0, 70.0 a 100 A
Pomocné doteky: SPDT; 10.1A-250VAC, 1.0A-65VDC, 0.1A-125VDC;
0.5A-80VDC, 0.1A-125VAC (s pozlacenými kontakty)
Izolační odpor: Minimálně 100 MΩ při 500 VDC
Dielektrická pevnost: 3750 V 50/60 Hz
Maximální vypínací schopnost: 5000A při 125VDC
5000A při 600VAC
6000A při 240VAC
10000A při 600VAC (s předřadnou pojistkou)
Provozní teplota: -50...+85°C
Krytí: IP40 (při montáži na panel)
Hmotnost: 252g/pól


Drážní standardy

Všechny jističe jsou navrženy dle níže uvedených standardů:
