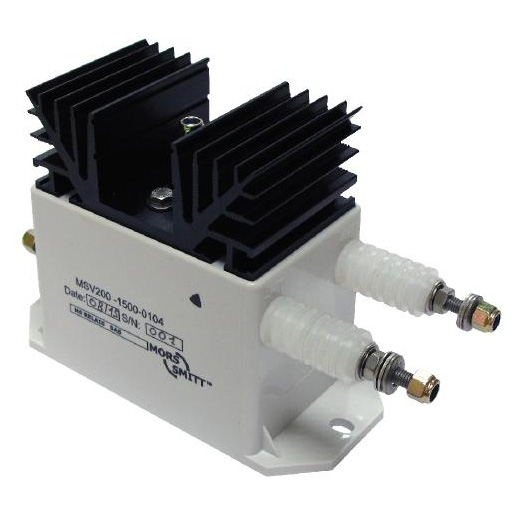

MSV200 - napěťový převodník, 5000V

Datasheet k MSV200

  Odkaz na stránky výrobce

Měření napětí do 5 000 V AC/DC

Aplikace a užití napěťového převodníku MSV200

Napěťové převodníky Mors Smitt pracují na principu Hallova efektu a využívají se k měření vysokého napětí v kolejových vozidlech a traťových zařízeních. Vysoká napětí jsou lineárně převáděna na slabé signály.

Popis

Napěťové převodníky jsou založeny na principu kompenzace magnetického pole systémem uzavřené smyčky. Napěťový převodník MSV200 je určen pro měření střídavého a stejnosměrného napětí s vysokou galvanickou izolací mezi vodičem a výstupem snímače. Napěťový převodník dokáže zpracovávat také pulsní napětí. Série MSV200 je specielně navržena pro bezpečné měření trvalého napětí až do 5 000 V AC/DC.

Funkce

• Specielně navržen pro drážní/železniční aplikace
• Uzavřená smyčka (kompenzace)
• Vysoká dialektrická pevnost
• Přesná linearita
• Přesnost měření
• Vysoká dynamika
• Žádné ztráty v magnetickém obvodu
• EMS stínění (voitelně)
• Pracovní teploty -50°C...+85°C

Navrženo dle drážních standardů

• ČSN EN 50155 - Drážní zařízení - Elektronická zařízení drážních vozidel
• IEC 61373 - Drážní zařízení - Zařízení drážních vozidel - Zkoušky rázy a vibracemi
• NF F 16-101/102
• IEC 60068-2-11 - Elektrotechnické a elektronické výrobky. Základní zkoušky vlivu vnějších činitelů prostředí
