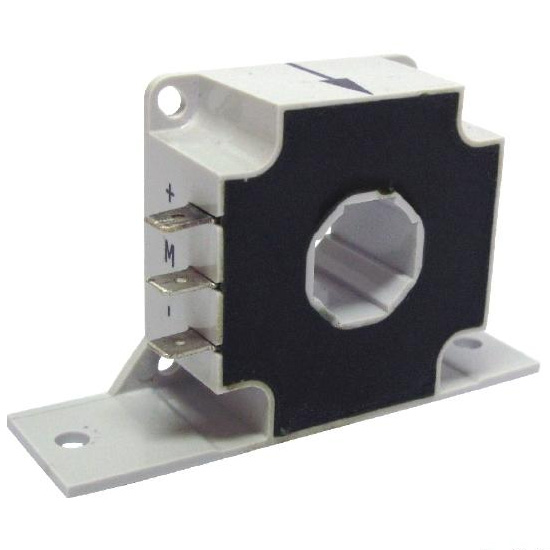

MSA200 - proudový převodník, 200A

Datasheet k MSA200

  Odkaz na stránky výrobce

Měření do 200A, rozsah -400A...400A

Aplikace a užití proudového převodníku MSA200

Proudové převodníky Mors Smitt pracují na principu Hallova efektu a využívají se k měření vysokého proudu v kolejových vozidlech a traťových zařízeních. Vysoké proudy jsou lineárně převáděny na slabé signály.

Popis

Proudové převodníky jsou založeny na principu kompenzace magnetického pole systémem uzavřené smyčky. Proudový převodník MSA200 je určen pro měření střídavého a stejnosměrného proudu s vysokou galvanickou izolací mezi vodičem a výstupem snímače. Proudový převodník dokáže zpracovávat také pulsní proudy. Série MSA200 je specielně navržena pro bezpečné měření trvalého proudu až do 200 A. Rozsah měření proudu pokrývá pásma od -400 A až do 400 A.

Funkce

• Specielně navržen pro drážní/železniční aplikace
• Uzavřená smyčka (kompenzace)
• Vysoká dialektrická pevnost
• Přesná linearita
• Přesnost měření
• Vysoká dynamika
• Žádné ztráty v magnetickém obvodu
• EMS stínění (volitelně)
• Pracovní teploty -50°C...+85°C

Navrženo dle drážních standardů

• ČSN EN 50155 - Drážní zařízení - Elektronická zařízení drážních vozidel
• IEC 61373 - Drážní zařízení - Zařízení drážních vozidel - Zkoušky rázy a vibracemi
• NF F 16-101/102
• IEC 60068-2-11 - Elektrotechnické a elektronické výrobky. Základní zkoušky vlivu vnějších činitelů prostředí
