Řada KDN-U200, 8 C/O kontaktů

Bistabilní / západkové relé, 8 C/O, 24...110 VDC

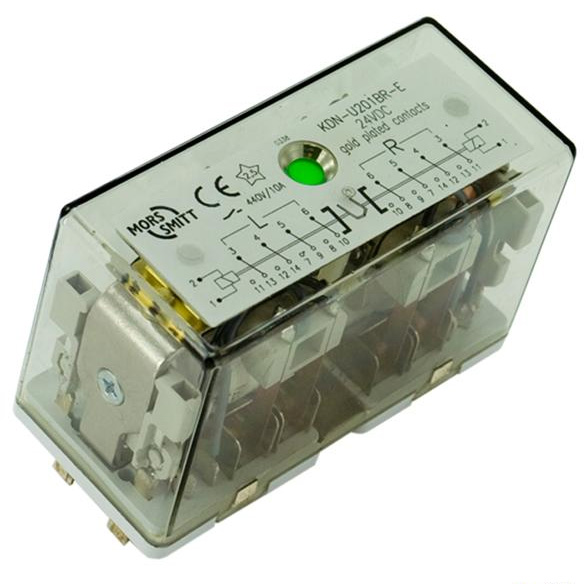

KDN-U200 jsou zásuvná drážní bistabilní relé s osmi přepínacími C/O kontakty a mechanickým mechanismem (západkou). Kontakty zůstávají v poslední pozici (pod proudem) a ukazatel jasně ukazuje jejich aktuální polohu. Cívky relé jsou galvanicky odděleny.

Standardně jsou vybavena magnetickým vyfukováním oblouku, tj. mají vysokou vypínací schopnost DC. Není třeba žádné externí spony pro přichycení relé, disponuje vlastním zacvakávacím mechanismem.

Konstrukce relé a volba vhodných materiálů vycházela z požadavku odolnosti vůči korozi prostředí, vysokým i nízkým teplotám, vibracím a šokům, suchému i vlkému prostředí.

Aplikace a užití

Relé řady KDN-U200 jsou robustní zásuvná bistabilní relé vhodná pro drážní aplikace. Relé je vhodné do aplikací, kde je vyžadováno 8 kontaktů v jednom relé. Kontakty se přitahují a odpadávají na základě permanentního napětí, nebo impulsů.

Funkce

Kompaktní zásuvné provedení
Bistabilní relé, 8 C/O kontaktů
2 galvanicky oddělené cívky
Magnetické vyfukování oblouku
Ploché, čtvercové postříbřené piny pro spolehlivé spojení s paticí
Široký výber patic / zásuvek
2 integrované zacvakávací mechanismy (není potřeba externí spony)
Průhledný kryt
Vysoká vypínací schopnost DC
Mnoho variant relé - vysoká flexibilita
Volitelné kódování relé

Výhody

Osvědčená kvalita
Dlouhodobá životnost
Jednoduché užití
Nízké náklady na životní cyklus
Žádná údržba

Vyhovuje těmto železničním standardům

ČSN EN 50155 Drážní zařízení - Elektronická zařízení drážních vozidel
IEC 60571 Elektronická zařízení drážních vozidel
ČSN EN 60077 Drážní zařízení - Elektrická zařízení drážních vozidel
IEC 60947 Nízkonapěťová spínací a řídící zařízení
IEC 61373 Test kolejových vozidel - otřesy a vibrace
EN 50121 Elektromagnetická kompatibilita pro železniční aplikace
NF F16-101/102, TS 45545-2 Chování při požáru - Železniční vozový park
IEC 60529 Evropská norma popisující krytí (IP-Code)
NF F 62-002

Základní typy relé KDN-U200

Typ	U_nom (VDC)	U_min (VDC)	U_max (VDC)	U_odpad (VDC)	R_coil (Ω)	P_nom (W)
KDN-U201	24	16.8	30	9.6	178	3.2
KDN-U202	48	33.6	60	19.2	666	3.3
KDN-U203	72	50.4	90	28.8	2059	3.3
KDN-U204	110	77	137.5	44	3850	3.0
KDN-U205	96	67.2	120	38.4	3600	2.6
KDN-U206	12	8.4	15	4.8	94	3.3
KDN-U207	36	25.2	45	14.4	370	3.2
