Řada BD-U200, 3 C/O + 1 N/C kontakt

Bistabilní / západkové relé, magnetický mechanismus, 3 C/O + 1 N/C

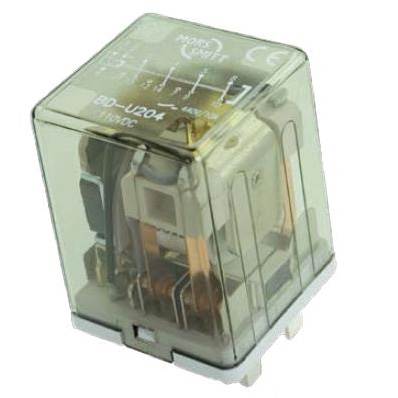

KDN-U200 je zásuvná drážní bistabilní relé s třemi přepínacími a jedním rozpínacím kontaktem, magnetický mechanismus (západka). Kontakty zůstávají v poslední pozici (pod proudem).

Standardně je vybaveno magnetickým vyfukováním oblouku, tj. disponuje vysokou vypínací schopností DC. Není třeba žádné externí spony pro přichycení relé, disponuje vlastním zacvakávacím mechanismem.

Konstrukce relé a volba vhodných materiálů vycházela z požadavku odolnosti vůči korozi prostředí, vysokým i nízkým teplotám, vibracím a šokům, suchému i vlkému prostředí.

Aplikace a užití

Relé řady BD-U200 jsou robustní zásuvná bistabilní relé vhodná pro drážní aplikace. Kontakty se přitahují a odpadávají na základě permanentního napětí, nebo impulsů.

Funkce

Kompaktní zásuvné provedení
Bistabilní relé, 3 C/O + 1 N/C kontakt
2 kombinované cívky
Magnetické vyfukování oblouku
Ploché, čtvercové postříbřené piny pro spolehlivé spojení s paticí
Široký výber patic / zásuvek
Integrovaný zacvakávací mechanismus (není potřeba externí spony)
Průhledný kryt
Vysoká vypínací schopnost DC
Mnoho variant relé - vysoká flexibilita
Volitelné kódování relé

Výhody

Osvědčená kvalita
Dlouhodobá životnost
Jednoduché užití
Nízké náklady na životní cyklus
Žádná údržba

Vyhovuje těmto železničním standardům

ČSN EN 50155 Drážní zařízení - Elektronická zařízení drážních vozidel
IEC 60571 Elektronická zařízení drážních vozidel
ČSN EN 60077 Drážní zařízení - Elektrická zařízení drážních vozidel
IEC 60947 Nízkonapěťová spínací a řídící zařízení
IEC 61373 Test kolejových vozidel - otřesy a vibrace
EN 50121 Elektromagnetická kompatibilita pro železniční aplikace
NF F16-101/102, TS 45545-2 Chování při požáru - Železniční vozový park
IEC 60529 Evropská norma popisující krytí (IP-Code)
NF F 62-002

Základní typy relé KDN-U200

Typ	U_nom (VDC)	U_min (VDC)	U_max (VDC)	R_coil (Ω)	P_nom (W)
BD-U201	24	16.8	30	618	1.7
BD-U202	48	33.6	60	2383	1.7
BD-U203	72	50.4	90	6550	1.7
BD-U204	110	77	137.5	14700	1.7
BD-U205	96	67.2	120	14700	1.7
BD-U206	12	8.4	15	135	1.7
BD-U207	36	25.2	45	1425	1.7
