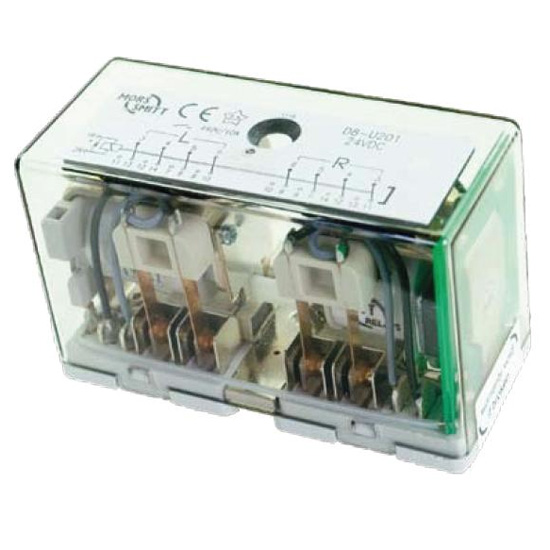

Řada D8-U200, standardní, 8 C/O
Standardní drážní relé s 8 C/O kontakty
Aplikace a užití
Relé řady D8-U200 jsou robustní zásuvná relé vynikající svou extrémní spolehlivostí a dlouhou životností i ve velmi náročném prostředí. Již desítky let se osvědčují spolehlivou funkcionalitou při spínání vysokého DC napětí / induktivních átěží a nízkých proudů. Relé D8-U200 má kompaktní design, klient si může vybrat z mnoha variant relé a široké škály zásuvek/patic.
Popis
Relé jsou určena pro náročné aplikace, jako je např. kontrola dveří ve vlacích apod. Konstrukce relé a volba vhodných materiálů vycházela z požadavku odolnosti vůči korozi prostředí, vysokým i nízkým teplotám, vibracím a šokům, suchému i vlkému prostředí. K relé není potřeba žádné externí spony, disponuje bezpečným zacvakávacím mechanismem.
Funkce
- Kompaktní zásuvné provedení
- Mžikové relé, 8 C/O kontaktů
- Standartně dodáváno s ochrannou diodou (back EMF)
- Magnetické vyfukování oblouku
- Ploché, čtvercové postříbřené PINy pro spolehlivé spojení s paticí
- Široký výber patic/zásuvek
- Integrovaný zacvakávací mechanismus (není potřeba externí spony)
- Průhledný kryt
- Vysoká vypínací schopnost DC
- Mnoho variant relé - vysoká flexibilita
- Volitelné kódování relé
Výhody
- Osvědčená kvalita
- DLouhodobá životnost
- Jednoduché užití
- Vhodné pro kritické/bezpečnostní aplikace
- Nízké náklady na životní cyklus
- Žádná údržba
Vyhovuje těmto železničním standardům
- ČSN EN 50155 Drážní zařízení - Elektronická zařízení drážních vozidel
- IEC 60571 Elektronická zařízení drážních vozidel
- ČSN EN 60077 Drážní zařízení - Elektrická zařízení drážních vozidel
- IEC 60947 Nízkonapěťová spínací a řídící zařízení
- IEC 61373 Test kolejových vozidel - otřesy a vibrace
- EN 50121 Elektromagnetická kompatibilita pro železniční aplikace
- NF F16-101/102, TS 45545-2 Chování při požáru - Železniční vozový park
- IEC 60529 Evropská norma popisující krytí (IP-Code)
- IEC 60068-2
Základní typy relé D8-U200
| Typ |
Unom (VDC) |
Umin
(VDC) |
Umax (VDC) |
Rcoil (Ω) |
Pnom (W) |
| D8-U201 | 24 | 16.8 | 30 | 233 | 2.8 |
| D8-U202 | 48 | 33.6 | 60 | 680 | 2.8 |
| D8-U203 | 72 | 50.4 | 90 | 1590 | 2.8 |
| D8-U204 | 110 | 77 | 137.5 | 3769 | 2.8 |
| D8-U205 | 96 | 67.2 | 120 | 3547 | 2.8 |
| D8-U206 | 12 | 8.4 | 15 | 76 | 2.8 |
| D8-U207 | 36 | 25.2 | 45 | 680 | 2.8 |
