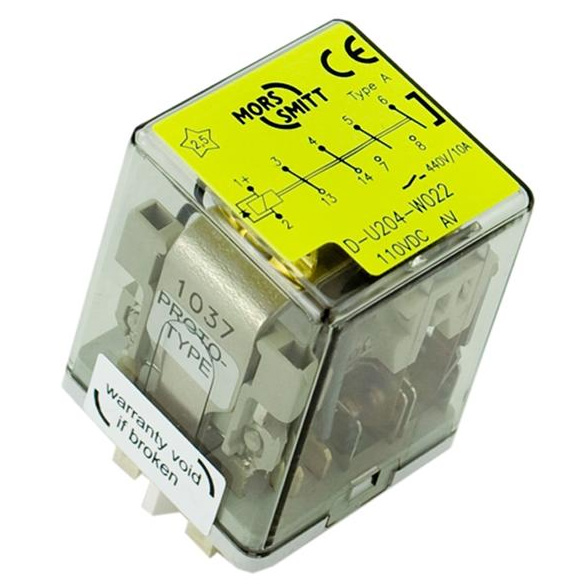

Řada D-U200-W, bezpečnostní relé

Datasheet k relé D-U200-W

  Odkaz na stránky výrobce

Pro bezpečnostně kritické aplikace, 4 NO/NC kontakty

Aplikace a užití

Relé řady D-U200-W jsou robustní zásuvná relé určená především pro bezpečnostně kritické aplikace. Vynikají svou extrémní spolehlivostí a dlouhou životností i ve velmi náročném prostředí. Již dlouho se osvědčují spolehlivou funkcionalitou při spínání vysokého DC napětí / induktivních átěží a nízkých proudů. Relé D-U200-W má kompaktní design, klient si může vybrat z mnoha variant relé a široké škály zásuvek/patic.

Popis

Relé jsou určena pro náročné aplikace, jako je např. kontrola dveří ve vlacích apod. Disponují mechanicky spřaženými kontakty. Konstrukce relé a volba vhodných materiálů vycházela z požadavku odolnosti vůči korozi prostředí, vysokým i nízkým teplotám, vibracím a šokům, suchému i vlkému prostředí. K relé není potřeba žádné externí spony, disponuje bezpečným zacvakávacím mechanismem.

Funkce

• Kompaktní zásuvné provedení
• Mžikové relé, 4 NO/NC kontakty
• Standartně dodáváno s ochrannou diodou (back EMF)
• Magnetické vyfukování oblouku
• Ploché, čtvercové postříbřené PINy pro spolehlivé spojení s paticí
• Široký výber patic/zásuvek
• Integrovaný zacvakávací mechanismus (není potřeba externí spony)
• Průhledný kryt
• Vysoká vypínací schopnost DC
• Mnoho variant relé - vysoká flexibilita
• Volitelné kódování relé
• Mechanicky spřažené kontakty

Výhody

• Osvědčená kvalita
• DLouhodobá životnost
• Jednoduché užití
• Vhodné pro kritické/bezpečnostní aplikace
• Nízké náklady na životní cyklus
• Žádná údržba

Vyhovuje těmto železničním standardům

• ČSN EN 50155 Drážní zařízení - Elektronická zařízení drážních vozidel
• IEC 60571 Elektronická zařízení drážních vozidel
• ČSN EN 60077 Drážní zařízení - Elektrická zařízení drážních vozidel
• IEC 60947 Nízkonapěťová spínací a řídící zařízení
• IEC 61373 Test kolejových vozidel - otřesy a vibrace
• EN 50121 Elektromagnetická kompatibilita pro železniční aplikace
• NF F16-101/102, TS 45545-2 Chování při požáru - Železniční vozový park
• IEC 60529 Evropská norma popisující krytí (IP-Code)
• IEC 60068-2
• EN 50205 Relé s nuceně ovládanými
  (mechanicky spřaženými) kontakty
• NF-F 62002

Základní typy relé D-U200
