Řada D-U200, standardní, 4 C/O

Home / Produkty a služby / Mors Smitt / Drážní relé / Mžiková drážní relé / Řada D-U200, standardní, 4 C/O

Datasheet k relé D-U200

Datasheet k volbě L

Odkaz na stránky výrobce

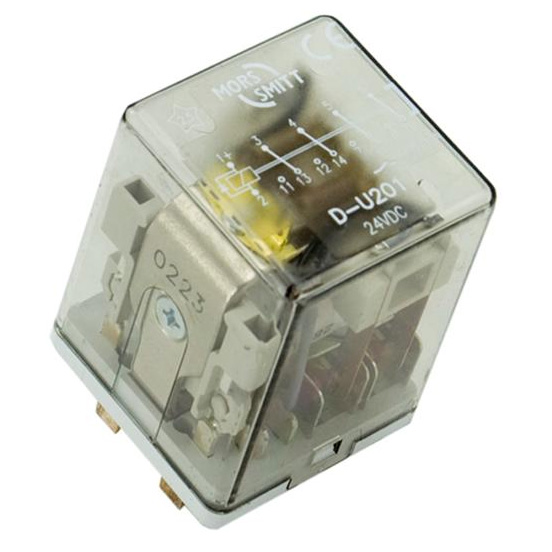

Standardní drážní relé se 4 C/O kontakty

Aplikace a užití

Relé řady D-U200 jsou robustní zásuvná relé vynikající svou extrémní spolehlivostí a dlouhou životností i ve velmi náročném prostředí. Již desítky let se osvědčují spolehlivou funkcionalitou při spínání vysokého DC napětí / induktivních átěží a nízkých proudů. Relé D-U200 má kompaktní design, klient si může vybrat z mnoha variant relé a široké škály zásuvek/patic.

Popis

Relé jsou určena pro náročné aplikace, jako je např. kontrola dveří ve vlacích apod. Konstrukce relé a volba vhodných materiálů vycházela z požadavku odolnosti vůči korozi prostředí, vysokým i nízkým teplotám, vibracím a šokům, suchému i vlkému prostředí. K relé není potřeba žádné externí spony, disponuje bezpečným zacvakávacím mechanismem.

Funkce

Kompaktní zásuvné provedení
Mžikové relé, 4 C/O kontakty
Standartně dodáváno s ochrannou diodou (back EMF)
Magnetické vyfukování oblouku
Ploché, čtvercové postříbřené PINy pro spolehlivé spojení s paticí
Široký výber patic/zásuvek
Integrovaný zacvakávací mechanismus (není potřeba externí spony)
Průhledný kryt
Vysoká vypínací schopnost DC
Mnoho variant relé - vysoká flexibilita
Volitelné kódování relé

Výhody

Osvědčená kvalita
DLouhodobá životnost
Jednoduché užití
Vhodné pro kritické/bezpečnostní aplikace
Nízké náklady na životní cyklus
Žádná údržba

Vyhovuje těmto železničním standardům

ČSN EN 50155 Drážní zařízení - Elektronická zařízení drážních vozidel
IEC 60571 Elektronická zařízení drážních vozidel
ČSN EN 60077 Drážní zařízení - Elektrická zařízení drážních vozidel
IEC 60947 Nízkonapěťová spínací a řídící zařízení
IEC 61373 Test kolejových vozidel - otřesy a vibrace
EN 50121 Elektromagnetická kompatibilita pro železniční aplikace
NF F16-101/102, TS 45545-2 Chování při požáru - Železniční vozový park
IEC 60529 Evropská norma popisující krytí (IP-Code)
IEC 60068-2

Základní typy relé D-U200

Typ	U_nom (VDC)	U_min (VDC)	U_max (VDC)	U_hold-up (VDC)	R_coil-nom (Ω)	I_coil-nom (mA)
D-U201	24	16.8	30	2.5	270	89
D-U202	48	33.6	60	4.8	1103	44
D-U203	72	50.4	90	7,2	2406	30
D-U204	110	77	137.5	11	5330	21
D-U205	96	67.2	120	9.5	4400	22
D-U206	12	8.4	15	1.2	72	167
D-U207	36	25.2	45	3.5	562	64
